АВЭаБаШвнг(А)-ХЛ
Хладостойкое исполнение (ХЛ)
Бронированный
Групповой прокладки
Хладостойкое исполнение (ХЛ)БронированныйГрупповой прокладки
Описание:

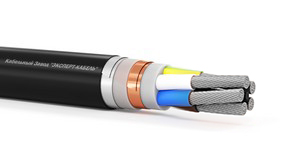

кабели силовые с алюминиевыми токопроводящими жилами, изоляцией и внутренней оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести, экраном из проволок алюминия или алюминиевого сплава, броней из алюминиевых лент и защитным шлангом из холодостойкого поливинилхлоридного пластиката пониженной горючести. Аналогом является: АВБаШвЭанг(А)-ХЛ, АВЭаБаШвЭанг(А)-ХЛ
Токопроводящая жила:
алюминиевая
Дополнительная жила меньшего сечения, при её наличии:
алюминиевая
Изоляция:
холодостойкий ПВХ пластикат пониженной горючести
Скрутка:
изолированные жилы скручены в сердечник
Внутренняя оболочка:
холодостойкий ПВХ пластикат пониженной горючести
Экран:
алюминиевый
Разделительный слой:
холодостойкий ПВХ пластикат пониженной горючести
Броня:
алюминиевые ленты
Защитный шланг:
холодостойкий ПВХ пластикат пониженной горючести
Кабели силовые марки АВЭаБаШвнг(А)-ХЛ предназначены:
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
Наличие экрана обеспечивает защиту от воздействия электромагнитных помех.
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки, с учетом объема горючей нагрузки кабелей, в открытых кабельных сооружениях (эстакадах, галереях) наружных электроустановок.
Наличие экрана обеспечивает защиту от воздействия электромагнитных помех.
Токопроводящая жила:
алюминиевая
Дополнительная жила меньшего сечения, при её наличии:
алюминиевая
Материал изоляции:
холодостойкий ПВХ пластикат пониженной горючести
Маркировка:
цветовая:
токопроводящие жилы – серый, коричневый, черный;
нулевая жила – синий;
жила заземления – зелено-желтый
Материал внутренней оболочки:
холодостойкий ПВХ пластикат пониженной горючести
Материал защитного шланга:
холодостойкий ПВХ пластикат пониженной горючести
Тип экрана:
алюминиевый
Тип брони:
алюминиевые ленты
Хладостойкое исполнение (ХЛ):
да
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.2.5.4
Вид климатического исполнения:
холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69:
1-5
Диапазон температур эксплуатации, °С:
-60 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С :
-35
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С:
+70
Строительная длина кабеля, м:
согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления):
5
Срок службы, лет:
30
ОКПД2:
27.32.13.112
Стандарт изготовления:
ТУ 3500-005-29225139-2016
