Почему опасно использовать некачественный кабель?

Доля фальсифицированной кабельной продукции на российском рынке достигла колоссальных размеров и угрожает национальной безопасности. По статистическим данным последней пятилетки, каждый четвёртый пожар в стране происходит по причине неисправной электропроводки и нарушения эксплуатации электрооборудования. Причем виновником 6 из 10 возгораний является некачественный кабель.
Всего, только в 2017 году, в результате возгораний, связанных с электрикой, погибло 1756 человек и был нанесен ущерб порядка 5,5 млрд. рублей.

  • 132,4 тыс. - количество пожаров
  • 7782 - количество погибших при пожарах людей
  • 14 млрд руб. - прямой материальный ущерб от пожаров
  • ¼ по причине неисправной электропроводки и нарушения эксплуатации электрооборудования
*по данным за 2017 год

ОТВЕТСТВЕННОСТЬ: Компании, которые занимаются реализацией кабеля низкого уровня качества (пусть даже не намерено), часто не думают о существующей ответственности и наказании, которое возлагается в подобных ситуациях. Многие считают, что вся ответственность за некачественную продукцию должна быть возложена на производителя. Это ошибочное мнение, так как сотрудники профильных служб проверяют качество кабельной продукции, ее маркировку, сертификаты не у производителя, но исключительно в организации, которая занимается ее реализацией. При обнаружении нарушений, возможны два вида наказания или ответственности:
Уголовная Административная
Статья 238 УК РФ Статья 14.43 КоАП РФ
Лишение свободы предпринимателя на примерный срок от 7 до 12 лет с одновременным присуждением штрафной выплаты, в размере от 3 до 5 млн. рублей. Денежный штраф может достигать миллиона и одновременно с этим уничтожение некачественной продукции. Либо приостановление работы на время от 90 суток и с конфискацией некачественного товара.

Согласно современному законодательству, ответственность за низкокачественную продукцию несет не только реализующая ее компания, но также предприятие, проложившее кабель. В процессе сдачи строительного объекта или проведенных процессов, связанных с монтажом подрядчик автоматически несет определенные гарантийные обязательства по ГК РФ статья 756. Согласно закону монтажная и каждая подрядная компания, прокладывающая кабель, наказывается преследованием суда и материальными потерями. Кроме того, эксплуатация кабеля низкого качества в состоянии привести к убыткам, основанным на вынужденном простое в рабочих процессах, а также с демонтажем некачественных кабелей и к значительному ухудшению репутации. Важно! По причине активации современных органов исполнительной власти, деятельность которых направлена на борьбу с кабельными фальсификатами, существует высокая вероятность проверок. Стоит более внимательно относиться к общему качеству кабельной продукции.

Как отличить некачественный кабель?

Недобросовестные производители, чтобы установить более низкую цену на свою продукцию, идут на сознательное снижение технических и эксплуатационных требований. Без использования специальных инструментов определить несоответствие кабельной продукции установленным стандартам довольно сложно, но существуют косвенные параметры, которые эффективно определяют фальсификат. Рассмотрим основные параметры на примере силовых кабелей.

Токопроводящая жила (ТПЖ):

Фактическое сечение проводника не регламентируется, регламентируется лишь сопротивление (по ГОСТ 22483-2012), поэтому в некоторых случаях занижение сечения ТПЖ доходит до 50%. Среднее отклонение от номинального сечения, в пределах которого проводник из качественной меди не превышает нормативного сопротивления, составляет не более 7%. Качество ТПЖ возможно определить по цвету самого металла. Жилы должны ровно и ярко блестеть. Никаких вкраплений цвета или неоднородностей! Отсутствие бликов света – тревожный признак низкого качества металла, непригодного для электротехники.

Термический барьер (для огнестойких кабелей):

Термический барьер обеспечивает полную изоляцию жил в процессе соприкосновения кабеля с открытым пламенем и помогает сохранить его работоспособность при пожаре. Часто наблюдается отсутствие слюдяной ленты или перекрытие одной, а не двух лент. Так же вместо обматывания ТПЖ лентой наблюдается ее продольное наложение.

Изоляция:

Качество материала изоляции очень сложно определить визуально без специализированного оборудования. И всё же, цвет изоляции должен быть равномерным и насыщенным, а при перегибах изолированная жила должна быть податливой. Нарушение центровки изолированной жилы является признаком некачественной продукции. Занижение толщины изоляции является серьёзным нарушением. Если при визуальном осмотре у вас возникли сомнения в необходимой толщине изоляции, то от покупки такой продукции лучше отказаться.

Металлическая броня:

Часто встречается занижение толщины и уменьшение коэффициента перекрытия защитного элемента. Для силовых кабелей бронированных стальными оцинкованными лентами коэффициент перекрытия должен быть не меньше 50%, а толщина стальной ленты 0,4 мм.

Наружная оболочка:

Возможно использование пожароопасных материалов наружной оболочки взамен пожаробезопасных. Но визуально определить качество материалов очень сложно. Оболочка должна быть равномерная, не иметь потёртостей, вмятин и вкраплений. Часто встречается занижение толщины оболочки. Если при визуальном осмотре у вас возникли сомнения в необходимой толщине оболочки, то от покупки такой продукции лучше отказаться. Кроме того кабель в разрезе имеет идеальную круглую форму. В силовых кабелях обязательно должна быть наложена внутренняя оболочка с заполнением межфазного пространства. В небронированных кабелях сечение до 16 кв.мм. допускается не накладывать внутреннюю оболочку, при этом наружная оболочка должна быть наложена с заполнением межфазного пространства.

Маркировка:

В обязательном порядке на кабели и провода наносится маркировка, включающая: наименование и/или товарный знак предприятия-изготовителя; марка или условное обозначение изделия; обозначение стандарта или технических условий, по которым изготовлено изделие; основные параметры и характеристики изделия, влияющие на безопасность, если они не входят в условное обозначение; дата изготовления. На подделке, в лучшем случае, пишется сечение и марка кабеля. Информации о производителе там нет. Вся «безымянная» продукция – это 100%-ый контрафакт, к тому же зачастую низкокачественный. Маркировка должна быть чёткой, ровной и не смываться водой или руками.

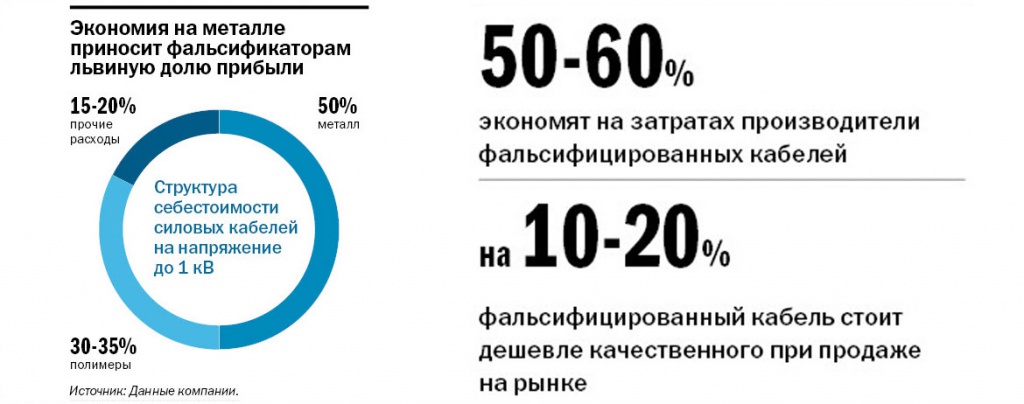

Почему качественный кабель не может быть дешёвым?

Еще один признак фальсификата – низкая цена. На чем экономят недобросовестные производители?


Наш завод – это предприятия полного цикла, располагающее современным оборудованием для производства и испытаний изделий. Последний этап небольшие и кустарные производства просто «выносят за скобки». На нашем предприятии кабель проходит многоступенчатую систему проверки, включающую измерение электрического сопротивления токопроводящей жилы, испытание целостности изоляции высоким напряжением, климатические испытания. Мы также тестируем защитные оболочки на прочность. На предприятиях действует и входной контроль: чтобы быть абсолютно уверенными в качестве готового изделия, мы проверяем поступающие на завод материалы – и металлы, и полимеры.

Способы самостоятельной первичной проверки силового кабеля с ПВХ изоляцией

Маркировка по оболочке кабеля

В обязательном порядке маркировка включает в себя: наименование и/или товарный знак предприятия-изготовителя; марка или условное обозначение изделия; обозначение стандарта или технических условий, по которым изготовлено изделие; основные параметры и характеристики изделия, влияющие на безопасность, если они не входят в условное обозначение; дата изготовления.

Пример маркировки:

ООО «КЗ «ЭКСПЕРТ-КАБЕЛЬ» ВВГнг(А)-LS 4х50мс (N)-1 ГОСТ 31996-2012 ЕАС РФ 2019

Отсутствие какой-либо информации говорит о возможном сокрытии фальсификата производителем кабеля.

Токопроводящая жила

Круглая

Микрометром или штангенциркулем замерить диаметр жилы, он должен быть не менее значений, указанных в Таблице 1.

Секторная

Взвесить 1 метр жилы, отрезав её и сняв изоляцию. Допустимо использовать отрезок меньше одного метра, но не менее 30 см. Полученное значение нужно разделить на фактическую длину жилы в метрах. Отношение веса жилы к её длине должно быть не менее указанного в Таблице 1.

Изоляция

Срезать кольцо изоляции с жилы, в трёх точках микрометром или штангенциркулем замерить толщину изоляции и рассчитать среднее значение. Полученное значение должно быть не менее указанного в Таблице 2.

Внутренняя оболочка (по скрученному сердечнику)

Должна быть выпрессованной с заполнением межжильного пространства. Не допускается обмотка лентами взамен выпресованной внутренней оболочки.

Бронелента

Микрометром или штангенциркулем замерить толщину бронеленты. Толщина бронеленты должна быть не менее 0,3 мм.

ВАЖНО! При обнаружении отклонений хотя бы по одному из пунктов проверки рекомендуется передать образцы с сопроводительной документацией в аккредитованную испытательную лабораторию. Только специалисты могут дать окончательное заключение о соответствии продукции нормативной документации.



Продукция Кабельного завода "ЭКСПЕРТ-КАБЕЛЬ"

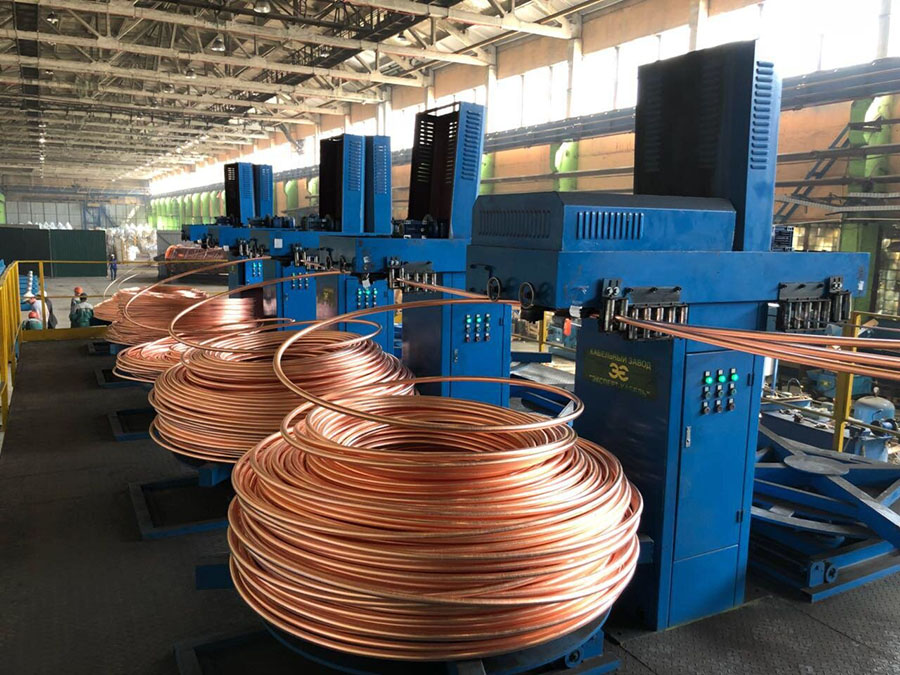

Медеплавильное производство

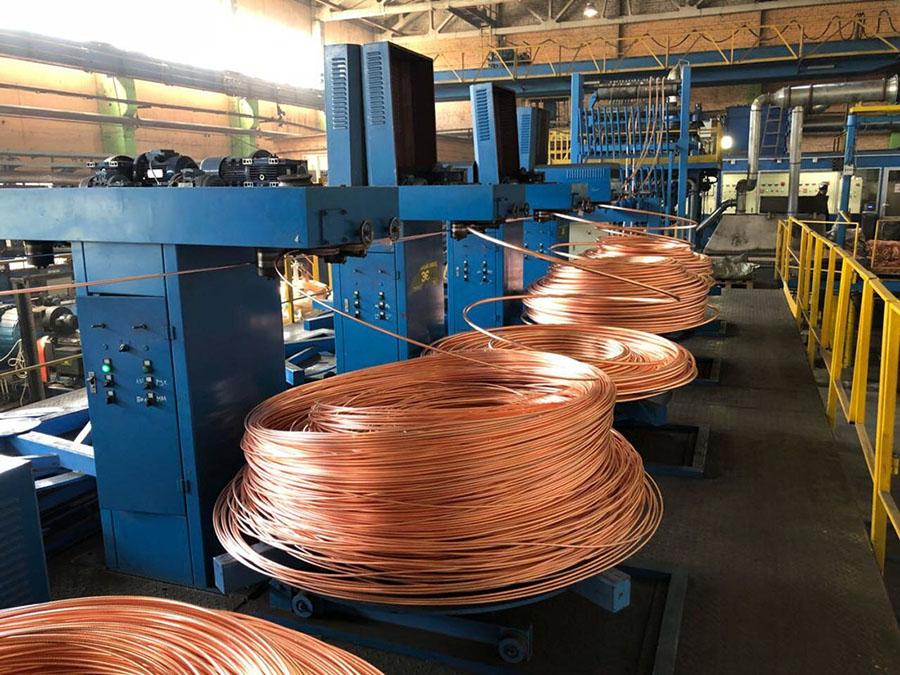

В 2016 году реализован проект цеха по переработке меди. Запущен процесс восходящего непрерывного литья по технологии Upcast®. Налажено серийное производство катанки диаметром от 8 до 25 мм из бескислородной меди марки М00*. Производительность линии до 12 000 тонн в год.

Металлопрокат

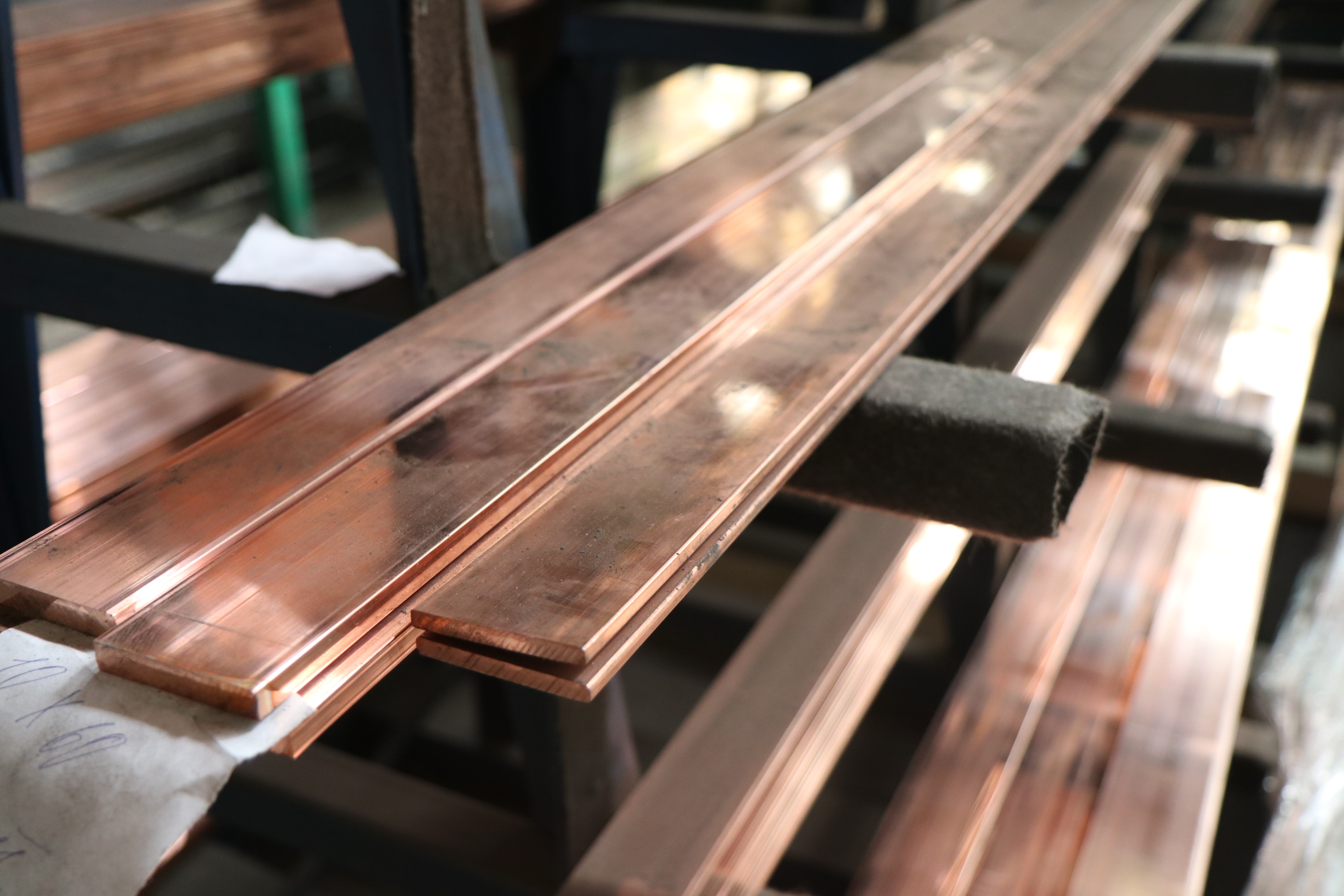

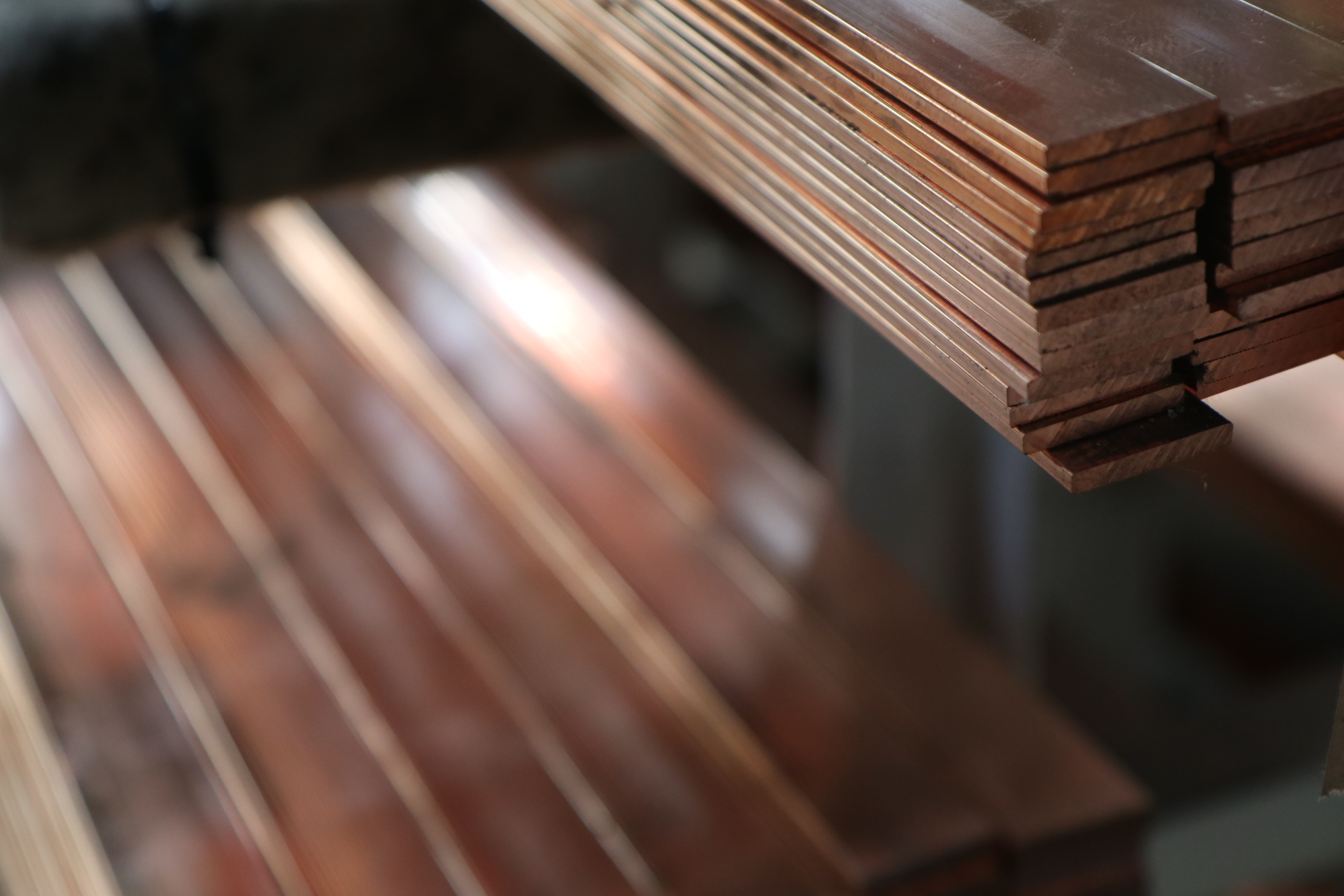

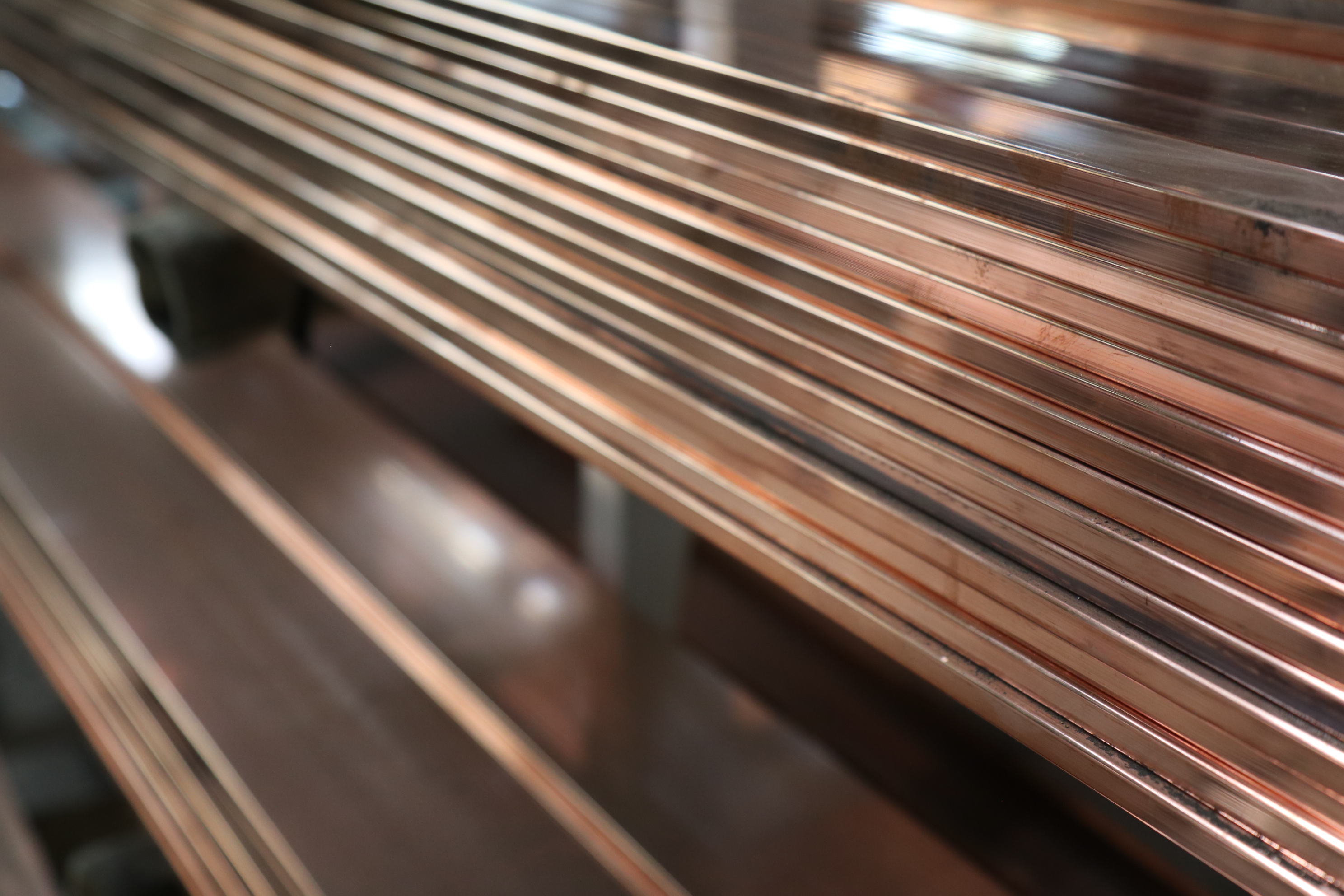

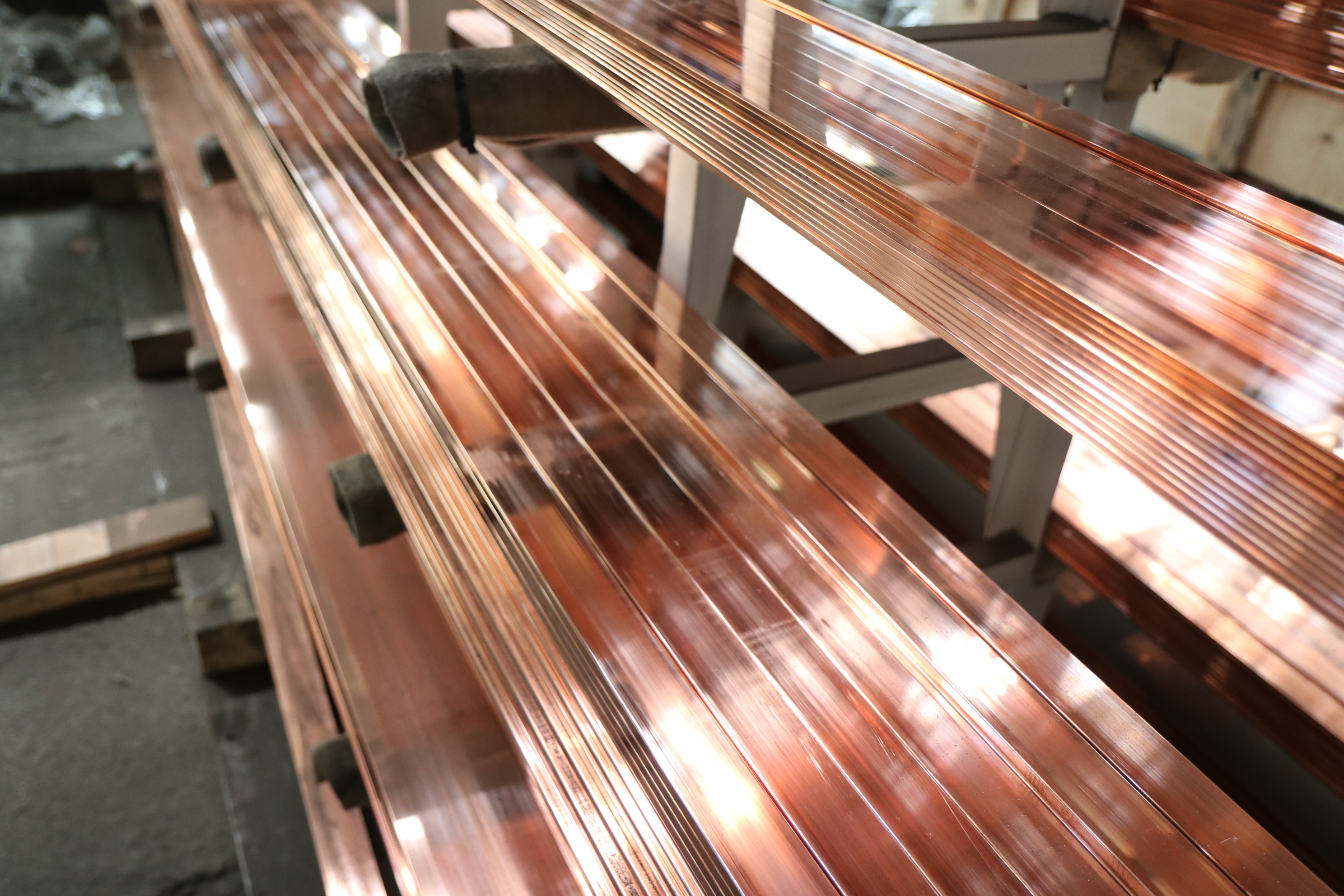

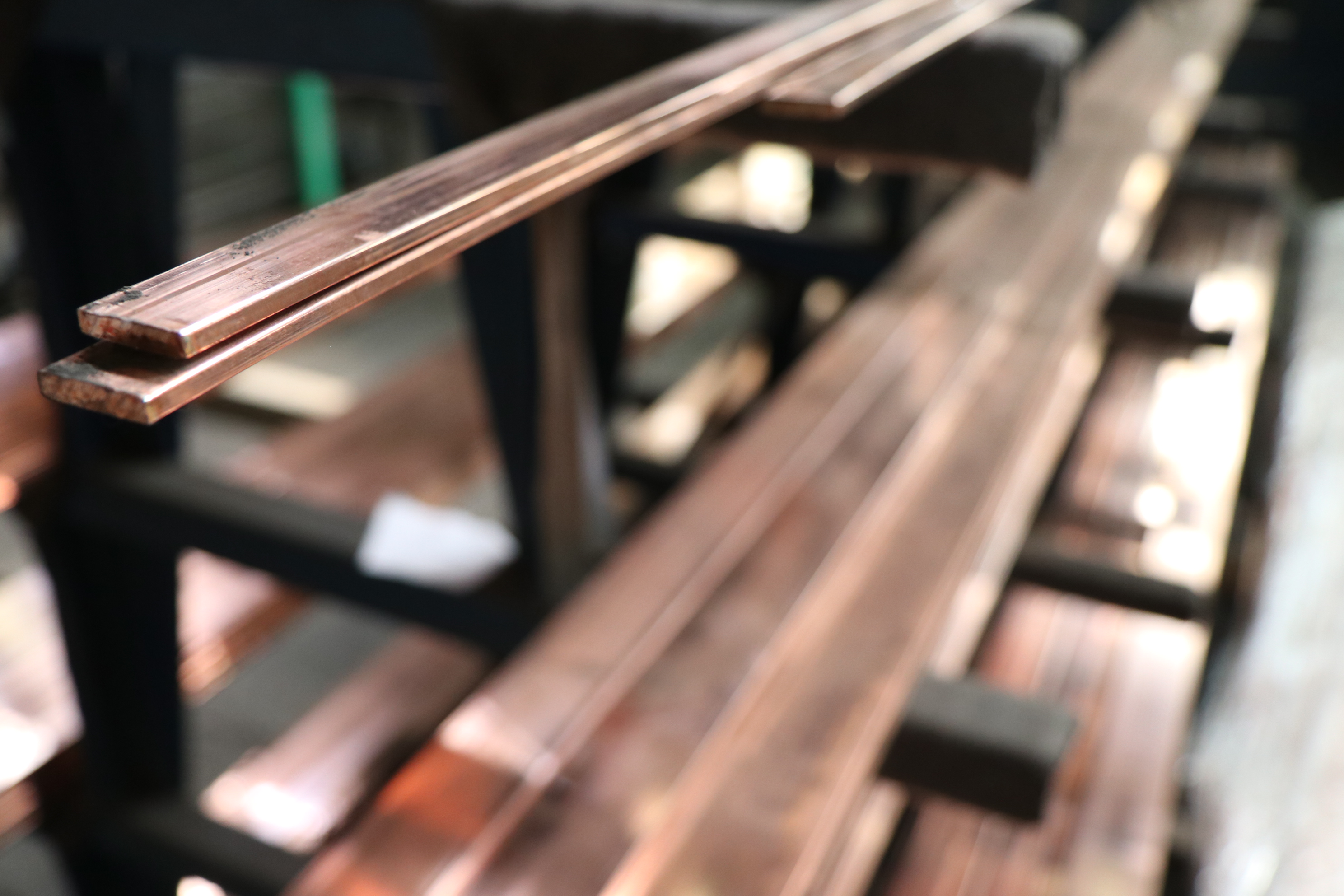

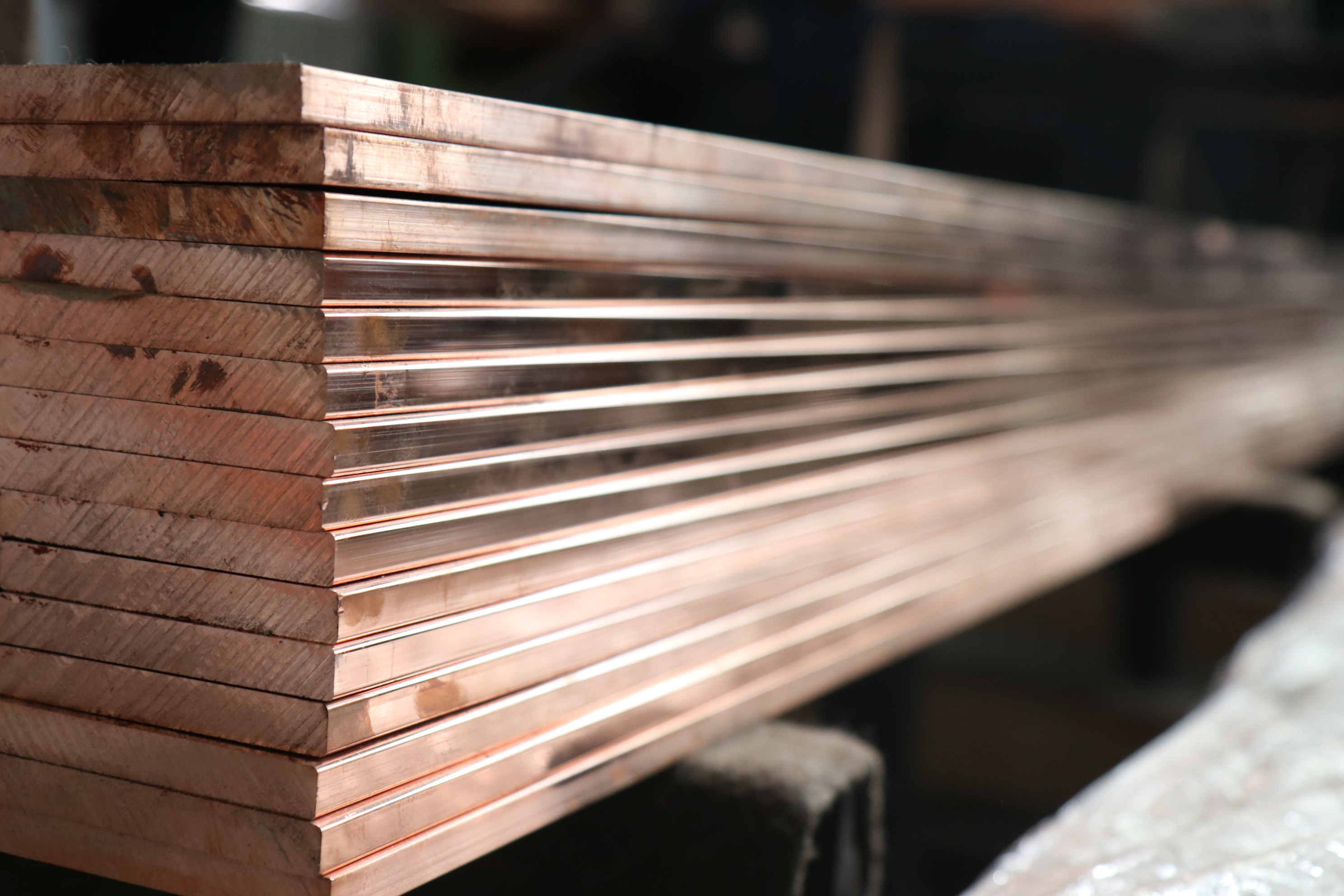

В тоже время была установлена линия длинномерного металлопроката методом непрерывной экструзии Conform 500. Таким образом был реализован процесс изготовления медных профилей различной формы. Налажен серийный выпуск медных шин марки по ГОСТ 434-78 из меди марки М1 и выше (химический состав по ГОСТ 859-2001). Диапазон сечений от 200 до 3800 мм и ширина до 240 мм.

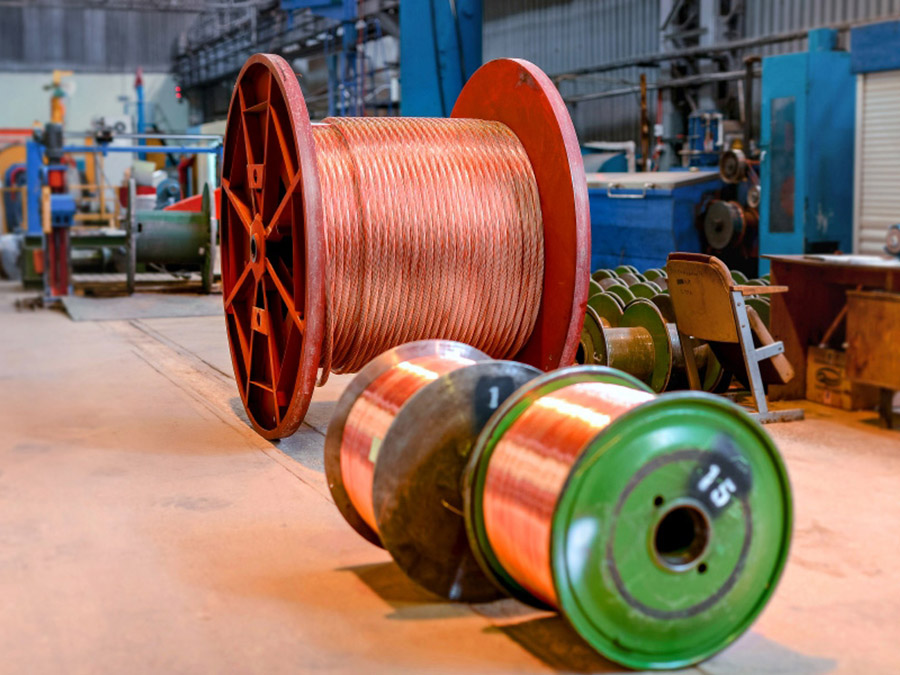

Кабельно-проводниковая продукция производства КЗ «ЭКСПЕРТ-КАБЕЛЬ»

На сегодняшний день нами налажен серийный выпуск следующих номенклатурных групп:

  • Кабели силовые с пластмассовой изоляцией до 6 кВ

  • Кабели контрольные с пластмассовой изоляцией

  • Кабели силовые и контрольные гибкие

  • Кабели и провода установочные

Мы производим продукцию с различным набором конструктивных элементов:

  • Экран из медной или алюминиевой фольги

  • Экран из медных проволок

  • Броня из стальных оцинкованных проволок

  • Броня из стальных оцинкованных лент

  • Броня из алюминиевых лент или лент из алюминиевого сплава

Наша продукция может быть выполнена в различных исполнениях в части пожарной опасности:

  • «нг(А)»
  • «нг(А)-LS»
  • «нг(А)-LSLTX»
  • «нг(А)-HF»
  • «нг(А)-FR»
  • «нг(А)-FRLS»
  • «нг(А)-FRLSLTx»
  • «нг(А)-FRHF»
  • В том числе в холодостойком исполнении «-ХЛ»



Кабельно-проводниковая продукция торговой марки EXPERt class®

Во всех макроклиматических районах России, в промышленности и в коммунальном хозяйстве необходим надежный кабель, который будет работать в сложных климатических условиях при экстремально низких температурах и влажности, на суше и на море. Помимо нужды в таком кабеле, есть нужда в том, чтобы этот кабель был отечественного производства. Такой тон задала программа по импортозамещению. Продукция торговой марки EXPERt class® соответствует всем требованиям контроля над изделиями повышенной надёжности. По показателям и характеристикам пожарной опасности, а также по эксплуатационной надежности кабельная продукция этой группы превосходят актуальные отечественные и импортные аналоги на рынке Российской Федерации.

Главные преимущества кабелей EXPERt class®:

  • Широкий выбор конструкционных особенностей, что позволяет закрыть потребности заказчика под любые задачи;
  • Все конструктивные элементы отображены в маркировке, что позволяет обеспечить открытость в работе с клиентом при заказе продукции и покупатель сам выбирает элементы конструкции, не переплачивая за неиспользуемые элементы, навязываемые производителем;
  • Класс гибкости токопроводящей жилы до 6, что обеспечивает удобство монтажа с большим количеством возможных перегибов;
  • Применение в производстве более эластичных материалов, что в совокупности с жилой 5-6 класса дает значительное преимущество по гибкости кабеля;
  • Высокая стабильность электрических свойств изоляции за счет использования приборов контроля эксцентриситета;
  • Высокие термомеханические характеристики изоляции позволяют выдерживать повышенные вибронагрузки при эксплуатации;
  • Повышенные эксплуатационные характеристики: стойкость оболочки кабеля к воздействию озона, к УФ излучению без дополнительных защит, высокая маслобензостойкость, возможность применения кабелей в районах с холодным климатом;
  • Кабели не имеют ограничений при прокладке на трассах разных уровней
