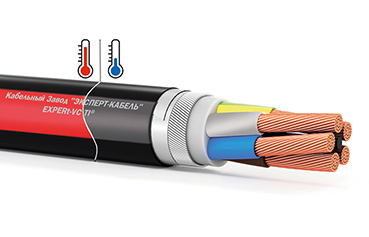

Кабели силовые термоиндикаторные EXPERt VC TI®
Кабели силовые термоиндикаторные являются уникальной разработкой ООО «Кабельный Завод «ЭКСПЕРТ-КАБЕЛЬ»
Исключительные права на объекты интеллектуальной собственности принадлежат ООО «Кабельный Завод «ЭКСПЕРТ-КАБЕЛЬ». Статья ГК РФ: 1225, 1226, 1229, 1233, 1252, 1259, 1346, 1351, 1353, 1354.
ТУ 27.32.13-031-29225139-2022 ТУ 27.32.13-033-29225139-2024
Кабели силовые термоиндикаторные EXPERt VC TI® обеспечивают возможность визуального мониторинга температурного состояния жил без необходимости в дополнительных специализированных устройствах. Это позволяет своевременно выявлять признаки перегрева, что значительно снижает риск преждевременного старения и деградации изоляционного материала, а также уменьшает вероятность возникновения аварийных ситуаций, что, в свою очередь, ведет к сокращению затрат на эксплуатацию и ремонт кабельных систем.

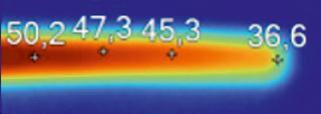

Теплограмма оболочки кабеля во время нагрева

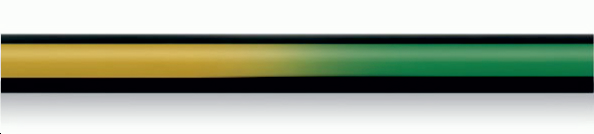

Пример изменения цвета оболочки в зависимости от температуры нагрева
Обратимая термоиндикация (контроль нагрева) предполагает, что термоиндикация на оболочке кабеля меняет цвет с темного на сигнально-яркий при повышении температуры, при остывании (уменьшении нагрузки, отключении) цвет возвращается к исходному.График электрического сопротивления жил кабеля при разных температурах
Для медных жил
Для алюминиевых жил
Электрическое сопротивление жил кабеля, в зависимости от температуры и сечения, увеличивается на 2 - 12%, тем самым увеличивая потери в электрической энергии в сетях.
Перегрев в кабельных сетях из-за нагрева является одной из наиболее распространенных причин возникновения аварийных ситуаций, влекущих за собой не только остановку производства, но и необходимость устранения последствий с привлечением дорогостоящих специалистов. Как можно увидеть выше, помимо реальной угрозы предприятию, перегрев кабельных сетей также влечет за собой дополнительные расходы. Реальная переплата владельца предприятия по причине работы кабеля в предаварийном состоянии достаточно велика и растет с каждым годом.
График зависимости срока службы кабеля (изоляции) от температуры
Изменение свойств полимерных материалов в процессе теплового старения описывается уравнением Аррениуса, которое устанавливает зависимость константы скорости протекания реакций термической деструкции Кt от абсолютной температуры Т:
где Wa – энергия активации; Т – абсолютная температура; k – постоянная Больцмана; К0 – фактор частоты характеризует частоту столкновений реагирующих молекул.
При достижении максимально допустимой рабочей температуры кабеля, срок службы ПВХ-изоляции составляет 30 лет.
При t от 70 до 90 °C срок службы кабеля сокращается в 2 раза!
Для предотвращения возможных аварийных ситуаций кабельные сети с термоиндикацией перегрева и нагрева способны обеспечить своевременное обнаружение неисправностей и, следовательно, минимизировать риск возникновения критических условий эксплуатации кабельной трассы.
При этом скорость разрушения материала изоляции определяется по формуле:
где Nt – количество молекул вещества в единице объема в данный момент времени.
где N0 – количество молекул вещества в единице объема до начала разрушения.
При использовании статистической модели старения изоляции для общего пробоя изоляции требуется разрушить 10% молекул. Отсюда можно выразить срок службы изоляции от температуры:
Преимущества использования кабелей силовых термоиндикаторных EXPERt VC TI®
ПРЕДОТВРАЩЕНИЕ АВАРИЙ
С использованием тепловизионного оборудования невозможно точно определить критическое или предаварийное состояние изоляции после возникновения внештатных режимов работы электрических сетей. Кабельные сети с термоиндикацией нагрева и перегрева способны существенно снизить риск возникновения аварийных ситуаций за счет оперативного уведомления о неисправностях в кабельной трассе. Это позволяет быстро реагировать на потенциальные угрозы и предотвращать аварии, что, в свою очередь, значительно увеличивает надежность электрических систем.
БЕЗОПАСНОСТЬ И ИНФОРМАТИВНОСТЬ
Термоиндикация, основанная на непрерывном мониторинге теплового состояния, а также необратимости срабатывания систем, предоставляет возможность фиксировать достижения или недостижения заданных пороговых температур в условиях эксплуатации при визуальном осмотре. Это важное преимущество позволяет быстро реагировать на изменения в температурных режимах, что повышает общий уровень безопасности эксплуатации кабельных систем и снижает вероятность возникновения аварийных ситуаций.
СНИЖЕНИЕ РАСХОДОВ
Использование систем мониторинга тепловых режимов кабельных сетей с термоиндикацией исключает необходимость внедрения дополнительных дорогостоящих технологий и оборудования для контроля перегрева. Это облегчает эксплуатацию и ведет к снижению потерь электроэнергии в распределительных сетях, что, в свою очередь, гарантирует бесперебойную работу всей системы электроснабжения, повышая её эффективность и снижая эксплуатационные расходы.
МИНИМИЗАЦИЯ РИСКОВ
Кабельные сети с термоиндикацией обеспечивают оперативное визуальное определение аварийной группы электроснабжения при групповой прокладке в кабеленесущих системах любого типа. Используя это преимущество, вы сможете минимизировать время простоя оборудования и существенно повысить эффективность процессов эксплуатации.
Группы марок кабельно-проводниковой продукции с термоиндикацией EXPERt VC TI®
- Кабели силовые с изоляцией из поливинилхлоридного пластика (ПВХ), на напряжение до 3 кВ;
- Кабели силовые огнестойкие, не распространяющие горение, на напряжение до 3 кВ;
- Кабели силовые с изоляцией и оболочкой из полимерной композиции, не содержащей галогенов, на напряжение до 3 кВ;
- Кабели силовые с изоляцией и оболочкой из поливинилхлоридного пластика (ПВХ) пониженной пожароопасности, с низким дымо- и газовыделением, с низкой токсичностью продуктов горения, на напряжение до 3 кВ;
- Кабели силовые с изоляцией из сшитого полиэтилена, на напряжение до 3 кВ;
- Кабели силовые с изоляцией из сшитого полиэтилена, огнестойкие, на напряжение до 3кВ;
- Кабели силовые с изоляцией из сшитого полиэтилена, не распространяющие горение, с оболочкой из полимерной композиции, не содержащей галогенов, на напряжение до 3 кВ;
- Кабели силовые из этиленпропиленовой резины, на напряжение до 3 кВ;
- Кабели силовые с изоляцией из этиленпропиленовой резины, огнестойкие, на напряжение до 3 кВ;
- Кабели силовые с изоляцией из этиленпропиленовой резины, с оболочкой из полимерной композиции, не содержащей галогенов, на напряжение до 3 кВ;
- Кабели силовые гибкие на напряжение до 1 кВ;
- Кабели силовые гибкие с изоляцией из этиленпропиленовой резины, на напряжение до 1 кВ.
Эффективность использования кабелей силовых термоиндикаторных EXPERt VC TI®
| Показатель эффективности | EXPERt-VC TI | Кабель без термоиндикации |
|---|---|---|
| Оперативное уведомление о неисправности в кабельных сетях | ✔ | ✖ |
| Определение в нормальном режиме работы предаварийного состояния линии или локального места повреждения изоляции (состаривание, деградация при критическом тепловом воздействии) после возникновения внештатных режимов работы электрических сетей | ✔ | ✖ |
| Отсутствие необходимости применения дополнительного специализированного оборудования и ПО для контроля тепловых режимов работы кабельных сетей | ✔ | ✖ |
| Возможность определения внештатных режимов работы кабельных сетей, в том числе персоналом без профильных электротехнических знаний (сотрудники смежных служб эксплуатации объекта) | ✔ | ✖ |
| Снижение дополнительных потерь электроэнергии в сетях электроснабжения за счет контроля нагрева токопроводящей жилы до 12% | ✔ | ✖ |
| Предотвращение аварийных ситуаций и минимизация дополнительных расходов на внеплановый ремонт, за счет своевременного выявления внештатных режимов работы кабельных сетей | ✔ | ✖ |
Область применения кабельно-проводниковой продукции с термоиндикацией EXPERt VC TI®
