Кабельный Завод "ЭКСПЕРТ-КАБЕЛЬ" разработал Комплект "БЫСТРОВОЗВОДИМЫЕ ЭЛЕКТРИЧЕСКИЕ СЕТИ (БЭС)" при поддержке:
Назначение БЭС - комплексное решение задач по электроснабжению потребителя от стационарной сети, включая подключение, учёт, передачу и распределение электроэнергии, в т.ч. совместно с дизельными генераторными установками.
В условиях отсутствия возможности или недостаточного времени для подключения к стационарной электрической сети возникает необходимость электроснабжения потребителей. Как правило, такие потребители имеют преимущественно однофазную нагрузку, низкую плотность сети, небольшую общую мощность электроприемников.
В некоторых случаях для данных электроприемников предъявляются дополнительные повышенные требования к времени развертывания сети.
В большинстве случаев данная задача решается с использованием дизельных генераторных установок. При работе такой установки за сутки при 50% нагрузке происходит потребление топлива всего бака и требуется постоянный подвоз топлива и обслуживание.
Вместе с тем, электроснабжение исключительно от дизель-генераторной установки не всегда экономически целесообразно. В ряде случаев это организационно затруднительно, кроме того ДГУ не всегда могут обеспечить требуемую категорию надежности и уровень шума, допустимый при проведении некоторых видов работ.
С целью оперативной организации электроснабжения потребителей, как от удаленной электрической сети, так и совместно с дизель-генераторной установкой предлагается использование быстровозводимых электрических сетей (БЭС).
КОМПЛЕКТ БЫСТРОВОЗВОДИМЫХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ (БЭС)
Состав комплекта БЭС:
Сертификат Соответствия на Комплект БЭС – 04ИДЮ128.RU.C02740 от 25.04.2024 г.
модульная мобильная трансформаторная подстанция (ММПС) 10/6/0,4 кВ,
устройство подключения БЭС к электрической сети под напряжением (патент на изобретение №RU 2824457, патент на изобретение №RU 2823273),
линейная часть сети (кабельная или воздушная линия (патент на изобретение №RU 2824457, патент на изобретение №RU 2823273)
Модульные элементы БЭС:
высоковольтная ячейка РУ-10 кВ индивидуального изготовления, (заявка на патент на этапе формирования),
трансформатор напряжения 10/0,4 кВ мощностью от 25 до 250 кВА, (патент на изобретение № 2809278 от 17.03.2023 г.),
распределительный силовой щит 0,4 кВ, (заявка на патент на этапе формирования),

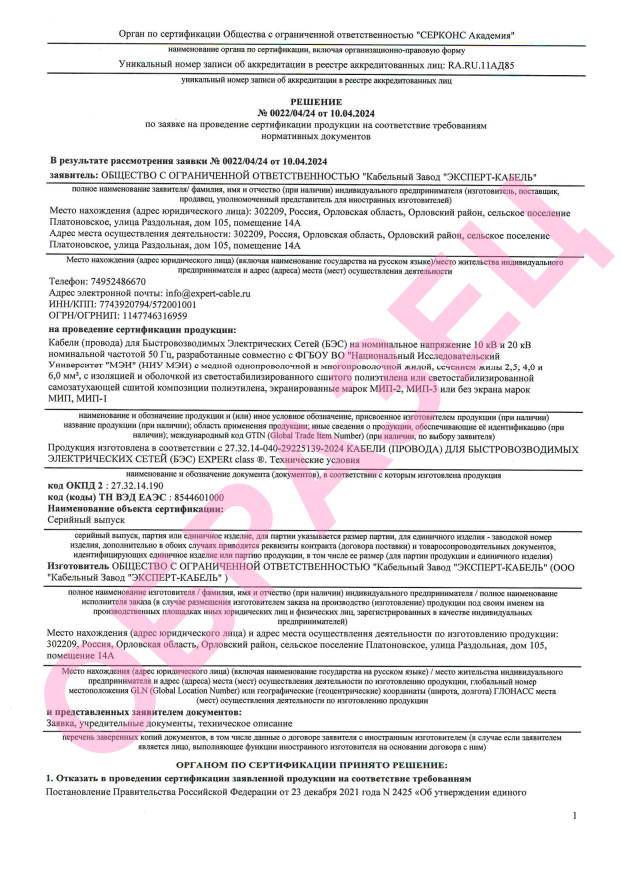

кабель EXPERt class МИП (3х2,5 кв.мм.)-10 кВ общей длиной 3000 м, (Сертификат Соответствия 04ИЮД128.RU.С02745 от 25.04.24 г, патент на изобретение № RU 2824648.)
сборные опоры высотой 6 м – 20 шт. (заявка на патент на этапе формирования),
комплект соединительных и концевых муфт (заявка на патент на этапе формирования),
комплект устройства подключения БЭС к электрической сети под напряжением.
ТАКТИКО-ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
КОМПЛЕКТА БЫСТРОВОЗВОДИМЫХ ЭЛЕКТРИЧЕСКИХ СЕТЕЙ (БЭС)
Модульная мобильная трансформаторная подстанция (ММПС) размещается на автомобильном прицепе размером 3500х1500 мм общим весом 1200 кг и состоит из:
высоковольтной ячейки РУ-10 кВ индивидуального изготовления, (заявка на патент на этапе формирования),
трансформатора напряжения 10/0,4 кВ мощностью от 25 до 250 кВА, (патент на изобретение № 2809278 от 17.03.2023 г.)
распределительного силового щита 0,4 кВ,(заявка на патент на этапе формирования)
устройства быстрой размотки с кабельными барабанами,
кабеля EXPERt class МИП (1х2,5 кв.мм.)-10 кВ общей длиной 3000 м, (Сертификат Соответствия 04ИЮД128.RU.С02745 от 25.04.24 г, заявка на патент № 2024103948 от 16.02.2024 г.)
сборных опор высотой 6 м – 20 шт. (заявка на патент на этапе формирования),
комплекта заземления,
комплекта соединительных и концевых муфт (заявка на патент на этапе формирования),
комплекта устройства подключения БЭС к электрической сети под напряжением
Данный комплект позволяет построить сеть 10 кВ длиной 1 км. При расстоянии до точки подключения более 1 км в состав может включаться дополнительная кабельная сеть.
ВОЗМОЖНОСТИ БЭС:
подключение комплекта под напряжением 10/6/0,4 кВ,
электрическая подключаемая мощность от 25 кВт до 250 кВт,
вес кабельной трехпроводной сети EXPERt class МИП 3х(1х2,5 кв.мм)-10 кВ - 240 кг/км,
вес кабельной однопроводной сети EXPERt class МИП 1х2,5 кв.мм.-10 кВ – 48 кг/км,
универсальное использование кабеля EXPERt class МИП 3х(1х2,5 кв.мм.)-10 кВ на напряжение 0,4 кВ,
установка соединительных и концевых муфт – 5 мин,
вес сборной опоры высотой 6 м: 37 кг,
скорость монтажа сети 10/6 кВ бригадой из 4-6 чел комбинированным способом составляет 5-10 км в день,
передача мощности 25 кВт напряжением 10 кВ - на расстояние до 50 км,
передача мощности 250 кВт напряжением 10 кВ - на расстояние до 5 км.
КЛАССИФИКАЦИЯ БЭС:
стационарные, используемые в качестве основного источника электроснабжения (стационарная под станция + комплект быстроразвертываемой линейной части сети);
временные, используемые для решения задач по электроснабжению временных нужд (стационарная / мобильная подстанция + комплект быстроразвертываемой линейной части сети);
мобильные, применяемые в случае необходимости ускоренного монтажа с возможностью быстрого развертывания и свертывания сети (мобильная подстанция + комплект быстроразвертываемой линейной части сети).
ПРИМЕНЕНИЕ БЭС:
Стационарные:
- для постоянного электроснабжения абонентов небольшой мощности: СНТ, ИП;
- наружное освещение дорог, электропитание автомобильных зарядных станций;
- освещение и электропитание охранных систем протяженных периметров;
- электроснабжение майнинговых ферм, IT-оборудования.
Временные:
- организация электроснабжения при проведении ремонтных работ в электрических сетях;
- обеспечение выполнения задач по оборудованию новых объектов при механизации работ строительных площадок;
- электроснабжение объектов механизации работ при проведении сельскохозяйственных работ;

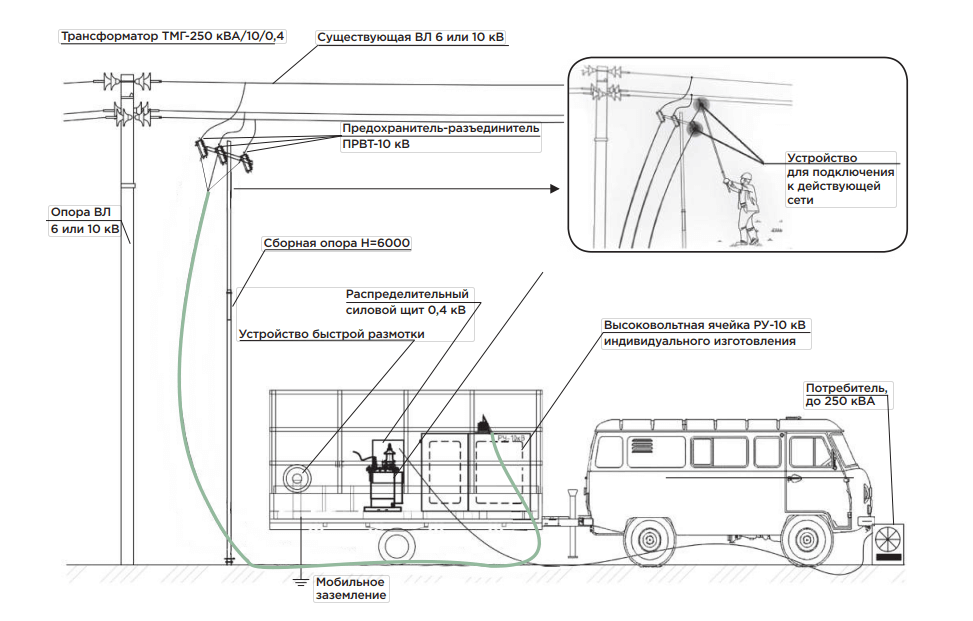

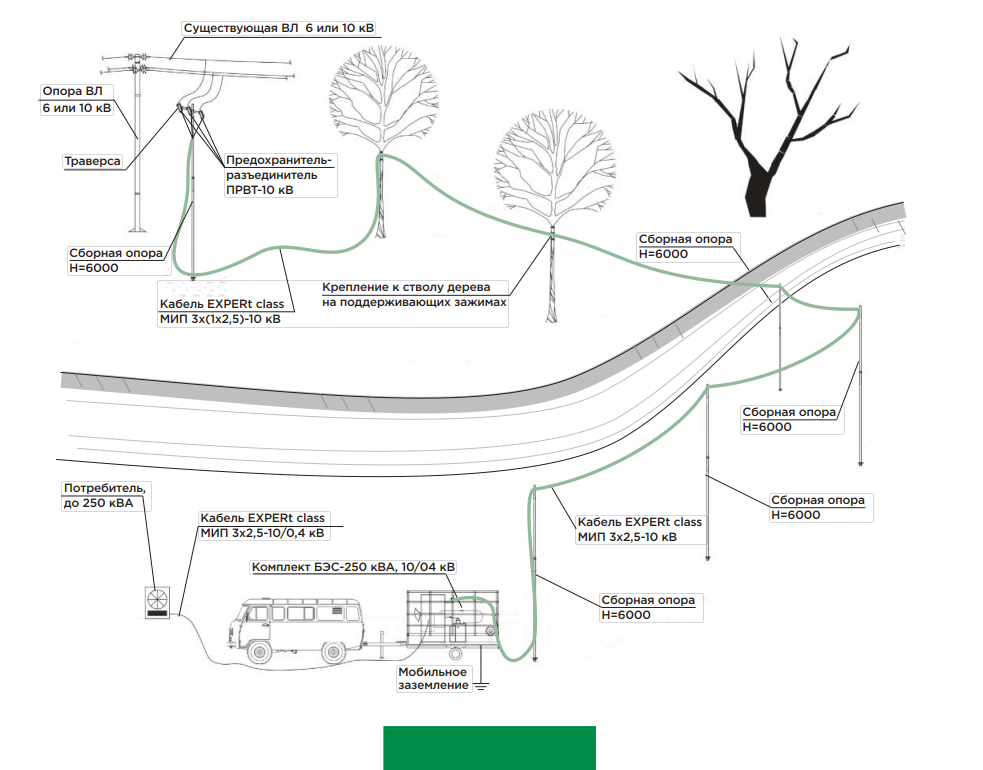

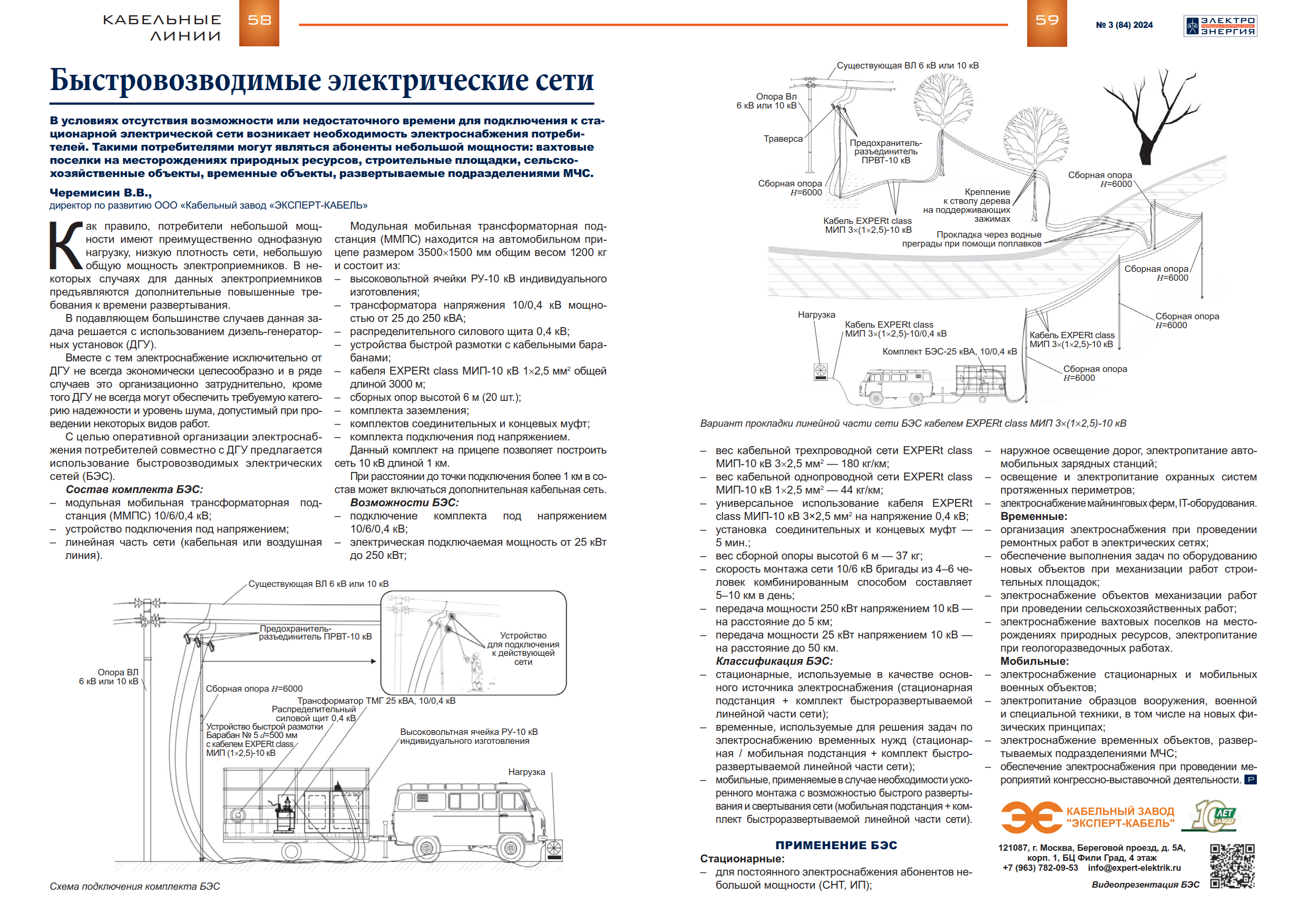

СХЕМА ПОДКЛЮЧЕНИЯ КОМПЛЕКТА БЭС
ВАРИАНТЫ ПРОКЛАДКИ ЛИНЕЙНОЙ ЧАСТИ СЕТИ
EXPERt class МИП 3х(1х2,5 кв.мм)-10 кВ

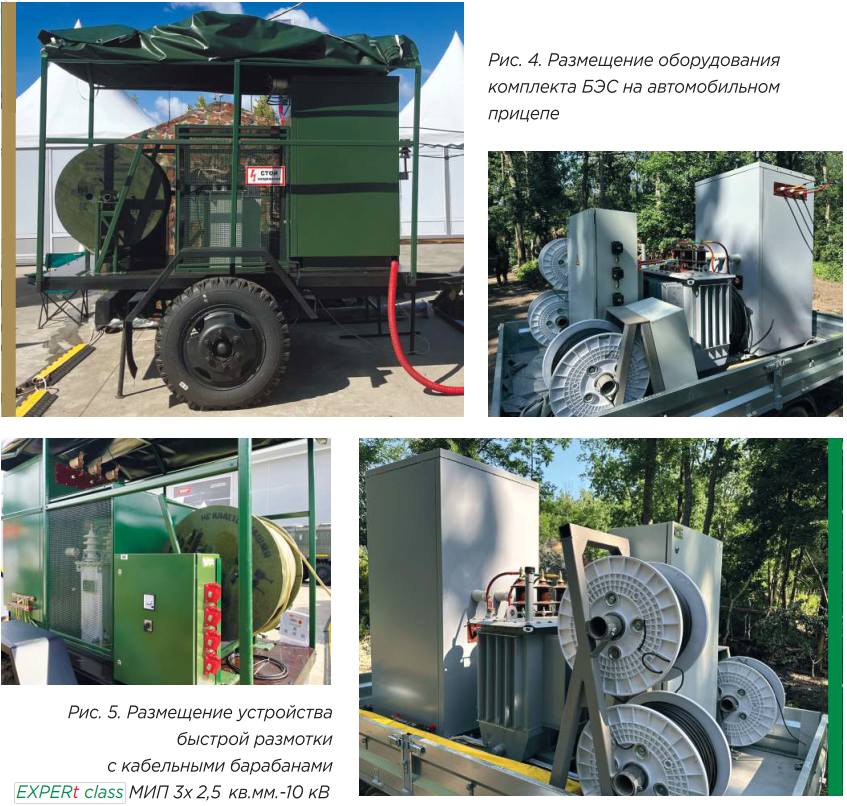

Рис. 1. Вариант транспортировки комплекта БЭС
Рис. 2. Вариант размещения комплекта БЭС в палаточном лагере

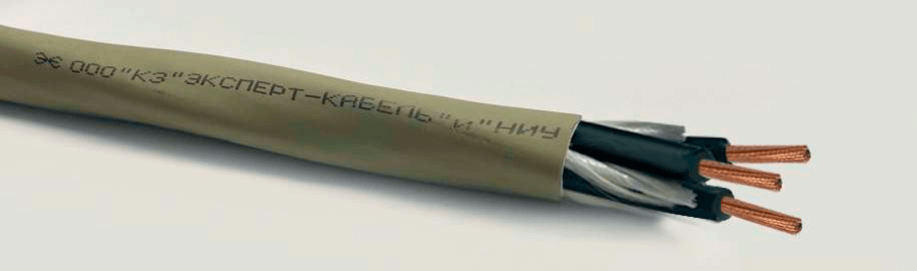

Рис. 3. Кабель силовой марки EXPERt class МИП 3х2,5 кв.мм-10 кВ
Основные потребители комплекта БЭС:
Министерство Обороны РФ (электроснабжение стационарных и мобильных военных объектов, электропитание образцов вооружения, военной и специальной техники, в том числе на новых физических принципах)
МЧС (электроснабжение временных объектов, развертываемых подразделениями МЧС)
Федеральное Агентство по Государственным резервам (освещение и электропитание охранных систем протяженных периметров, электроснабжение радиолокационных станций по противодействию БВС (беспилотных воздушных судов)
Группа “Россети” и АО “Объединенная Энергетическая Компания” (организация электроснабжения при проведении ремонтных работ в электрических сетях, электроснабжение абонентов небольшой мощности, ДНП, ИП)
Федеральное дорожное агентство “Росавтодор” (наружное освещение дорог, электропитание автомобильных зарядных станций)
Сельское хозяйство (электроснабжение объектов механизации работ при проведении сельскохозяйственных работ)
Строительство (обеспечение выполнения задач по оборудованию новых объектов при механизации работ, строительных площадок)
IT-технологии (электроснабжение майнинговых ферм, электроснабжение IT-оборудования)
Нефтегазовая отрасль (электроснабжение вахтовых поселков на месторождениях природных ресурсов, электропитание при геологоразведочных работах)
Конгрессно-выставочная деятельность (обеспечение электроснабжения при организации мероприятий)
МЧС (электроснабжение временных объектов, развертываемых подразделениями МЧС)
Федеральное Агентство по Государственным резервам (освещение и электропитание охранных систем протяженных периметров, электроснабжение радиолокационных станций по противодействию БВС (беспилотных воздушных судов)
Группа “Россети” и АО “Объединенная Энергетическая Компания” (организация электроснабжения при проведении ремонтных работ в электрических сетях, электроснабжение абонентов небольшой мощности, ДНП, ИП)
Федеральное дорожное агентство “Росавтодор” (наружное освещение дорог, электропитание автомобильных зарядных станций)
Сельское хозяйство (электроснабжение объектов механизации работ при проведении сельскохозяйственных работ)
Строительство (обеспечение выполнения задач по оборудованию новых объектов при механизации работ, строительных площадок)
IT-технологии (электроснабжение майнинговых ферм, электроснабжение IT-оборудования)
Нефтегазовая отрасль (электроснабжение вахтовых поселков на месторождениях природных ресурсов, электропитание при геологоразведочных работах)
Конгрессно-выставочная деятельность (обеспечение электроснабжения при организации мероприятий)
Преимущества комплекта БЭС
Стоимость кабельной линии дешевле на 30%
Скорость монтажа выше в 2 раза
Масса оборудования ниже в 2-3 раза
Быстрое развертывание/ свертывание кабельной сети
Мобильность комплекта БЭС
Подключение под напряжением 10/6 кВ
Возможность установки сети без специальной техники
Окупаемость в сравнении с ДГУ за 6-8 мес
Совместная работа ДГУ в автоматическом режиме

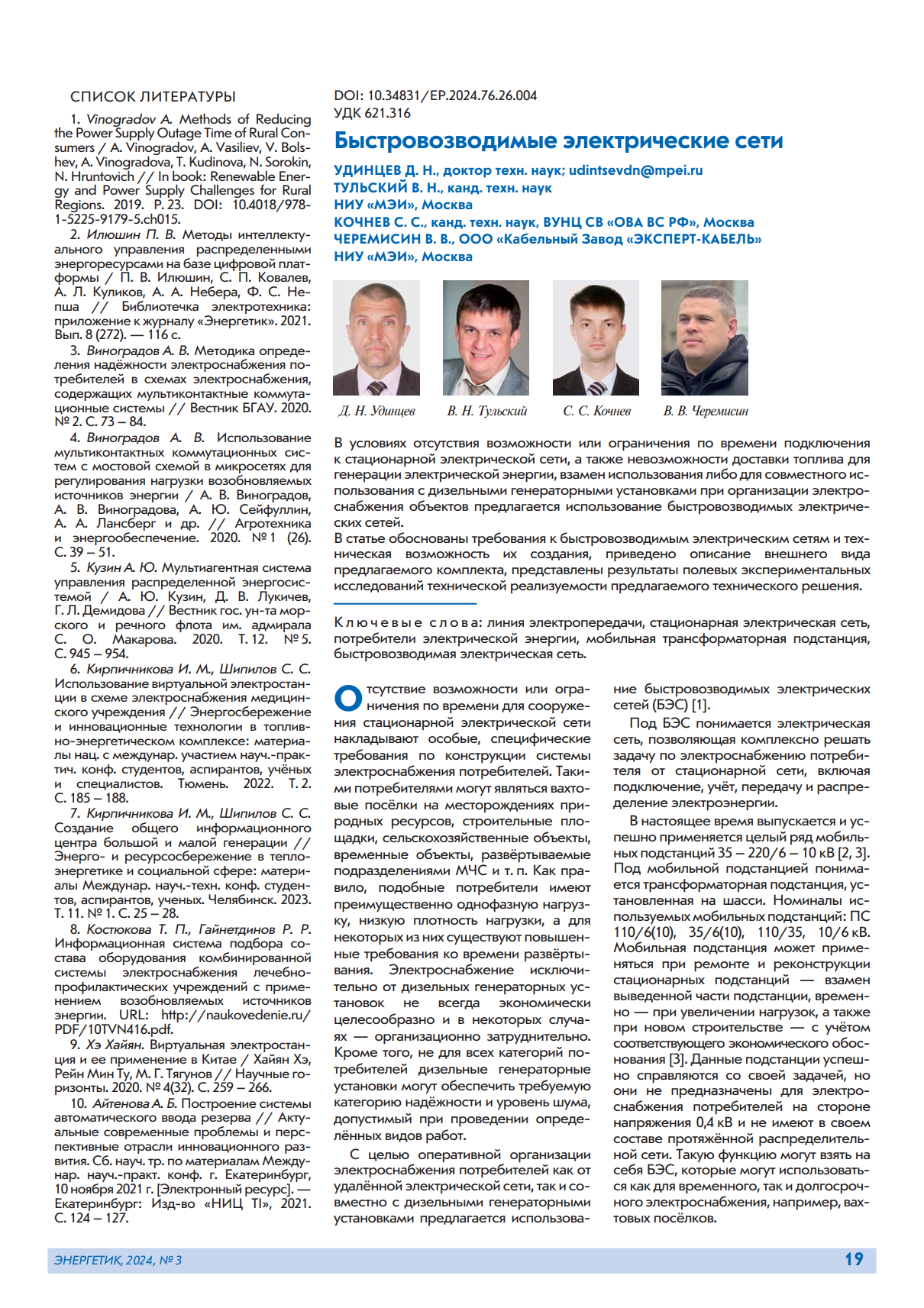

ОСНОВНЫЕ АВТОРЫ:
Директор института электроэнергетики НИУ «МЭИ»
Тульский Владимир Николаевич,
Профессор кафедры ЭЭС НИУ «МЭИ»
Удинцев Дмитрий Николаевич, тел. +7 (926) 245-48-53,
Аспирант НИУ «МЭИ»,
Директор по развитию ООО «Кабельный завод «ЭКСПЕРТ-КАБЕЛЬ» Черемисин Валерий Владимирович, +7 (963) 782-09-53.
Докторант ВУНЦ СВ «ОВА ВС РФ», кандидат технических наук, доцент
Кочнев Сергей Сергеевич
Быстровозводимые электрические сети – это готовый комплекс электроснабжения, главной особенностью которого является универсальность по напряжению, оперативность развёртывания электрической сети, возможность подключения под напряжением к питающей сети в сложных условиях и ограниченном времени.
