ПвВГЭ-ХЛ
Хладостойкое исполнение (ХЛ)
С экраном
Хладостойкое исполнение (ХЛ)С экраном
Описание:

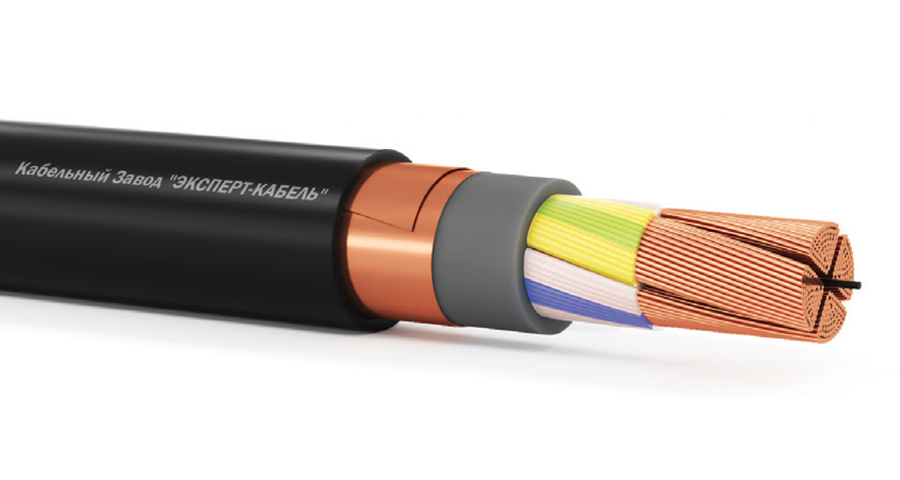

Силовые кабели с медными жилами, с изоляцией из сшитого полиэтилена и оболочкой из поливинилхлоридного пластиката холодостойкого, экранированные
Основная токопроводящая жила:
медная, однопроволочная (ок) или многопроволочная, круглой (мк) или секторной формы (мс), 1 или 2 класса по ГОСТ 22483
Изоляция:
сшитый полиэтилен
Экран:
обмотка медной лентой или другим материалом, обеспечивающим защиту внешних цепей от влияния электромагнитных полей токов, толщиной не менее 0,06 мм с перекрытием обеспечивающим сплошность экрана при допустимых радиусах изгиба кабелей
Броня:
без брони
Наружная оболочка:
ПВХ пластикат
Для передачи и распределения электроэнергии в стационарных установках при номинальном переменном напряжении 0,66 и 1 кВ номинальной частотой 50 Гц.
Для нужд народного хозяйства и используются на промышленных и энергетических объектах. Кабели в исполнении «нг(А)-LS» могут эксплуатироваться в системах атомных станций классов 2, 3 и 4 по классификатору ОПБ 88/97 (ПНАЭ Г-01-011).
Кабели с изоляцией из сшитого полиэтилена и наружной оболочкой из поливинилхлоридного пластиката предназначены для одиночной прокладки в кабельных сооружениях и производственных помещениях.
Кабели с изоляцией из сшитого полиэтилена наружной оболочкой из поливинилхлоридного пластиката пониженной горючести в исполнении «нг(А)» предназначены для прокладки в кабельных сооружениях наружных (открытых) электроустановок, а именно в кабельных эстакадах и галереях.
Кабели с изоляцией из сшитого полиэтилена и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности в исполнении «нг(А)-LS» предназначены для групповой прокладки в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, в том числе на объектах использования атомной энергии, а также для использования в жилых и общественных зданиях.
Кабели с изоляцией из сшитого полиэтилена и наружной оболочкой из холодостойкого поливинилхлоридного пластиката в исполнении «ХЛ» предназначены для одиночной прокладки в кабельных сооружениях и помещениях наружных (открытых) электроустановок, в том числе используются в климатических условиях с пониженной температурой до 60 0С.
Кабели с изоляцией из сшитого полиэтилена и наружной оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести в исполнении «нг(А)-ХЛ» предназначены для групповой прокладки в кабельных сооружениях и помещениях наружных (открытых) электроустановок, в том числе используются в климатических условиях с пониженной температурой до 60 0С.
Кабели с изоляцией из сшитого полиэтилена и наружной оболочкой из полимерной композиции, не содержащих галогенов «нг(А)-HF» предназначены для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах
Для нужд народного хозяйства и используются на промышленных и энергетических объектах. Кабели в исполнении «нг(А)-LS» могут эксплуатироваться в системах атомных станций классов 2, 3 и 4 по классификатору ОПБ 88/97 (ПНАЭ Г-01-011).
Кабели с изоляцией из сшитого полиэтилена и наружной оболочкой из поливинилхлоридного пластиката предназначены для одиночной прокладки в кабельных сооружениях и производственных помещениях.
Кабели с изоляцией из сшитого полиэтилена наружной оболочкой из поливинилхлоридного пластиката пониженной горючести в исполнении «нг(А)» предназначены для прокладки в кабельных сооружениях наружных (открытых) электроустановок, а именно в кабельных эстакадах и галереях.
Кабели с изоляцией из сшитого полиэтилена и наружной оболочкой из поливинилхлоридного пластиката пониженной пожарной опасности в исполнении «нг(А)-LS» предназначены для групповой прокладки в кабельных сооружениях и помещениях внутренних (закрытых) электроустановок, в том числе на объектах использования атомной энергии, а также для использования в жилых и общественных зданиях.
Кабели с изоляцией из сшитого полиэтилена и наружной оболочкой из холодостойкого поливинилхлоридного пластиката в исполнении «ХЛ» предназначены для одиночной прокладки в кабельных сооружениях и помещениях наружных (открытых) электроустановок, в том числе используются в климатических условиях с пониженной температурой до 60 0С.
Кабели с изоляцией из сшитого полиэтилена и наружной оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести в исполнении «нг(А)-ХЛ» предназначены для групповой прокладки в кабельных сооружениях и помещениях наружных (открытых) электроустановок, в том числе используются в климатических условиях с пониженной температурой до 60 0С.
Кабели с изоляцией из сшитого полиэтилена и наружной оболочкой из полимерной композиции, не содержащих галогенов «нг(А)-HF» предназначены для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах
Основная токопроводящая жила:
медная
Материал изоляции:
сшитый полиэтилен
Огнестойкое исполнение (FR):
нет
Хладостойкое исполнение (ХЛ):
да
Экран:
с экраном
Тип брони:
без брони
Материал наружной оболочки:
ПВХ пластикат
Низкотоксичный:
нет
С низким дымо- и газовыделением:
нет
Безгалогенный:
нет
Класс пожарной опасности:
О1.8.2.5.4
Вид климатического исполнения:
ХЛ, категории размещения 1
Диапазон температур эксплуатации, °С:
от -60 до +60
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С :
-30
Испытательное переменное напряжение частотой 50 Гц, на напряжение 0,66 кВ:
3 кВ
Испытательное переменное напряжение частотой 50 Гц, на напряжение 1 кВ:
3,5 кВ
Минимальный радиус изгиба при прокладке и монтаже, многожильный кабель:
7,5 наружных диаметров кабеля
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С:
90
Допустимые усилия при тяжении кабелей по трассе прокладки, не более:
50 Н/мм2
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления):
5
Срок службы, лет:
30
