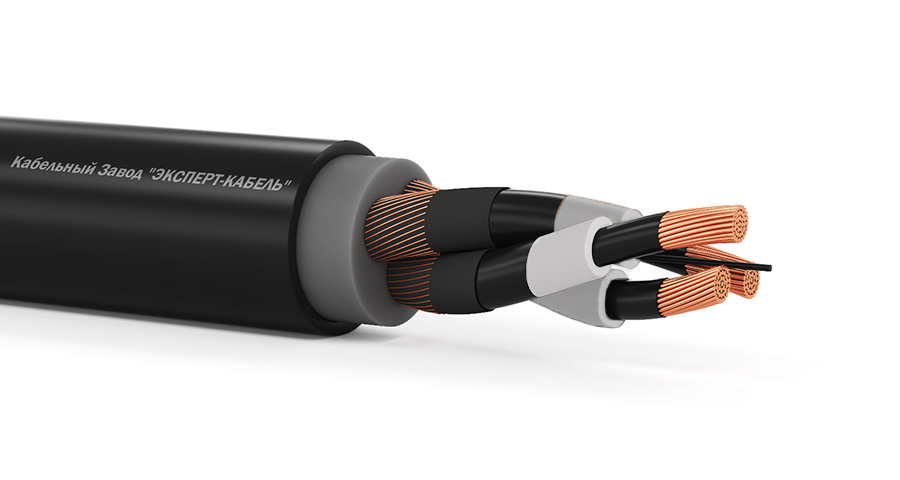

ПвВнг(А)
Описание:
Кабели силовые с медными токопроводящими жилами с изоляцией из сшитого полиэтилена, внутренней и наружной оболочкой из поливинилхлоридного (ПВХ) пластиката пониженной горючести
Основная токопроводящая жила:
медная жила, круглой или секторной формы, 1 или 2 класса по ГОСТ 22483-2012
Изоляция:
сшитый полиэтилен
Экран:
из медных проволок, скреплённых медной лентой, сечение медной ленты включается в сечение металлического экрана, если токопроводящие жилы имеют круглую форму, то металлический экран накладывается на каждую жилу. Экран из медных проволок, скреплённых медной лентой:
• сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм.;
• сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм.;
• сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более
Разделительный слой:
полиэтилентерефталатная (ПЭТ) лента или другой равноценный материал наложенный с перекрытием
Броня:
из медных проволок, скреплённых медной лентой, сечение медной ленты включается в сечение металлического экрана, если токопроводящие жилы имеют круглую форму, то металлический экран накладывается на каждую жилу. Экран из медных проволок, скреплённых медной лентой:
• сечением не менее 16 кв.мм. для кабелей с сечением жилы 50 - 120 кв.мм.;
• сечением не менее 25 кв.мм. для кабелей с сечением жилы 150 - 300 кв.мм.;
• сечением не менее 35 кв.мм. для кабелей с сечением жилы 400 кв.мм. и более
Скрутка:
жилы скручены в сердечник вокруг жгута (корделя) из ПВХ пластиката
Наружная оболочка:
ПВХ пластикат пониженной горючести
Основными преимуществами кабеля с СПЭ-изоляцией являются:
– высокий ток термической устойчивости при коротком замыкании, что особенно важно, когда сечение кабеля выбрано только на основании номинального тока короткого замыкания;
– меньший вес и диаметр, что обеспечивает легкость прокладки кабеля, как в кабельных сооружениях, так и в земле на сложных трассах;
Твердая изоляция дает огромные преимущества при прокладке на местности с большими наклонами, возвышенностями и на пересеченной местности, то есть на трассах с большой разницей уровней, в вертикальных и наклонных коллекторах.
Кабели марок ПвП, АПвП, ПвПу, АПвПу используются для прокладки в земле (ПвПу и АПвПу — на сложных участках трасс), а также на воздухе при условии обеспечения мер противопожарной защиты. Кабели с герметизацией (г)—для прокладки в грунтах с повышенной влажностью и в сырых, частично затапливаемых помещениях.
Кабели марок ПвВ, АПвВ, ПвВнг(А), АПвВнг(А) применяются для прокладки в кабельных сооружениях и производственных помещениях (ПвВнг(А) и АПвВнг(А) — применяются при групповой прокладке), а также для прокладки в сухих грунтах.
Кабели марок ПвВнг(А)-LS, АПвВнг(А)-LS предназначены для стационарной групповой прокладки на воздухе, в кабельных сооружениях и помещениях, в которых установлены определенные требования по плотности дыма при пожаре.
Кабели ПвПнг(А)-HF и АПвПнг(А)-HF применяются при стационарной прокладке в электрических установках общественных и промышленных сооружениях, где есть требования по ограничению воздействия коррозионно-активных газов.
– высокий ток термической устойчивости при коротком замыкании, что особенно важно, когда сечение кабеля выбрано только на основании номинального тока короткого замыкания;
– меньший вес и диаметр, что обеспечивает легкость прокладки кабеля, как в кабельных сооружениях, так и в земле на сложных трассах;
Твердая изоляция дает огромные преимущества при прокладке на местности с большими наклонами, возвышенностями и на пересеченной местности, то есть на трассах с большой разницей уровней, в вертикальных и наклонных коллекторах.
Кабели марок ПвП, АПвП, ПвПу, АПвПу используются для прокладки в земле (ПвПу и АПвПу — на сложных участках трасс), а также на воздухе при условии обеспечения мер противопожарной защиты. Кабели с герметизацией (г)—для прокладки в грунтах с повышенной влажностью и в сырых, частично затапливаемых помещениях.
Кабели марок ПвВ, АПвВ, ПвВнг(А), АПвВнг(А) применяются для прокладки в кабельных сооружениях и производственных помещениях (ПвВнг(А) и АПвВнг(А) — применяются при групповой прокладке), а также для прокладки в сухих грунтах.
Кабели марок ПвВнг(А)-LS, АПвВнг(А)-LS предназначены для стационарной групповой прокладки на воздухе, в кабельных сооружениях и помещениях, в которых установлены определенные требования по плотности дыма при пожаре.
Кабели ПвПнг(А)-HF и АПвПнг(А)-HF применяются при стационарной прокладке в электрических установках общественных и промышленных сооружениях, где есть требования по ограничению воздействия коррозионно-активных газов.
Основная токопроводящая жила:
медная
Материал изоляции:
сшитый полиэтилен
Огнестойкое исполнение (FR):
нет
Хладостойкое исполнение (ХЛ):
нет
Экран:
экструдируемый полупроводящий сшитый полиэтилен
Тип брони:
без брони
Материал наружной оболочки:
ПВХ пластикат
Низкотоксичный:
нет
С низким дымо- и газовыделением:
нет
Безгалогенный:
нет
Вид климатического исполнения:
УХЛ категории размещения 1 - 5 по ГОСТ 15150-69
Диапазон температур эксплуатации, °С:
-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С :
-15
Минимальный радиус изгиба при прокладке и монтаже, многожильный кабель:
12 наружных диаметров кабеля
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С:
70
Строительная длина кабеля, м:
200
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления):
5
ОКПД2:
27.32.14.110
