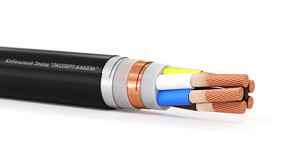

ВЭБаШвнг(А)-FRLS-ХЛ
Огнестойкое исполнение (FR)
Хладостойкое исполнение (ХЛ)
Бронированный
С низким дымо- и газовыделением
Групповой прокладки
Огнестойкое исполнение (FR)Хладостойкое исполнение (ХЛ)БронированныйС низким дымо- и газовыделениемГрупповой прокладки
Описание:
кабели силовые с медными токопроводящими жилами, термическим барьером поверх токопроводящих жил, изоляцией и внутренней оболочкой из холодостойкого поливинилхлоридного пластиката пониженной горючести с низким дымо- и газовыделением, медным экраном, броней из алюминиевых лент и защитным шлангом из холодостойкого поливинилхлоридного пластиката пониженной горючести с низким дымо- и газовыделением. Аналогом является: ВБаШвЭнг(А)-FRLS-ХЛ, ВЭБаШвЭнг(А)-FRLS-ХЛ
Токопроводящая жила:
медная
Дополнительная жила меньшего сечения, при её наличии:
медная
Термический барьер:
обмотка двумя слоями слюдосодержащих лент
Изоляция:
холодостойкий ПВХ пластикат с низким дымо- и газовыделением
Скрутка:
изолированные жилы скручены в сердечник
Внутренняя оболочка:
холодостойкий ПВХ пластикат с низким дымо- и газовыделением
Экран:
медный
Разделительный слой:
холодостойкий ПВХ пластикат с низким дымо- и газовыделением
Броня:
алюминиевые ленты
Защитный шланг:
холодостойкий ПВХ пластикат с низким дымо- и газовыделением
Кабели силовые марки ВЭБаШвнг(А)-FRLS-ХЛ предназначены:
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
Наличие экрана обеспечивает защиту от воздействия электромагнитных помех.
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
Наличие экрана обеспечивает защиту от воздействия электромагнитных помех.
Токопроводящая жила:
медная
Дополнительная жила меньшего сечения, при её наличии:
медная
Материал изоляции:
холодостойкий ПВХ пластикат с низким дымо- и газовыделением
Маркировка:
цветовая:
токопроводящие жилы – серый, коричневый, черный;
нулевая жила – синий;
жила заземления – зелено-желтый
Материал внутренней оболочки:
холодостойкий ПВХ пластикат с низким дымо- и газовыделением
Материал защитного шланга:
холодостойкий ПВХ пластикат с низким дымо- и газовыделением
Тип экрана:
медный
Тип брони:
алюминиевые ленты
Огнестойкое исполнение (FR):
да
Хладостойкое исполнение (ХЛ):
да
С низким дымо- и газовыделением:
да
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.7.2.2.2
Вид климатического исполнения:
холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69:
1-5
Диапазон температур эксплуатации, °С:
-60 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С :
-35
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С:
+70
Строительная длина кабеля, м:
согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления):
5
Срок службы, лет:
30
ОКПД2:
27.32.13.111
Стандарт изготовления:
ТУ 3500-005-29225139-2016
Соответствие по ГОСТ:
ГОСТ 31996-2012
