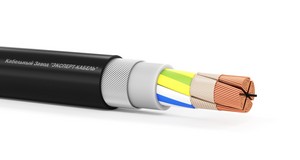

ПсЭКПснг(А)-FRHF-ХЛ
Огнестойкое исполнение (FR)
Хладостойкое исполнение (ХЛ)
Бронированный
Безгалогенный (HF)
Групповой прокладки
Огнестойкое исполнение (FR)Хладостойкое исполнение (ХЛ)БронированныйБезгалогенный (HF)Групповой прокладки
Описание:
кабели силовые с медными токопроводящими жилами, термическим барьером поверх токопроводящих жил, изоляцией из холодостойкой сшитой полимерной композиции, не содержащей галогенов, внутренней оболочкой из холодостойкой полимерной композиции, не содержащей галогенов, медным экраном, броней из стальных оцинкованных проволок и защитным шлангом из холодостойкой сшитой полимерной композиции, не содержащей галогенов. Аналогом является: ПсКПсЭнг(А)-FRHF-ХЛ, ПсЭКПсЭнг(А)-FRHF-ХЛ
Токопроводящая жила:
медная
Дополнительная жила меньшего сечения, при её наличии:
медная
Термический барьер:
обмотка двумя слоями слюдосодержащих лент
Изоляция:
холодостойкая сшитая полимерная композиция, не содержащая галогенов
Скрутка:
изолированные жилы скручены в сердечник
Внутренняя оболочка:
холодостойкая полимерная композиция, не содержащая галогенов
Экран:
медный
Разделительный слой:
холодостойкая полимерная композиция, не содержащая галогенов
Броня:
стальные оцинкованные проволоки
Защитный шланг:
холодостойкая сшитая полимерная композиция, не содержащая галогенов
Кабели силовые марки ПсЭКПснг(А)-FRHF-ХЛ предназначены:
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
Для прокладки на трассах, где возможны растягивающие усилия в процессе эксплуатации, в том числе для прокладки в сейсмически активных районах, условиях вечной мерзлоты и районах, подверженных смещению.
Наличие экрана обеспечивает защиту от воздействия электромагнитных помех.
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки, с учетом объема горючей нагрузки кабелей, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара.
Для прокладки на трассах, где возможны растягивающие усилия в процессе эксплуатации, в том числе для прокладки в сейсмически активных районах, условиях вечной мерзлоты и районах, подверженных смещению.
Наличие экрана обеспечивает защиту от воздействия электромагнитных помех.
Токопроводящая жила:
медная
Дополнительная жила меньшего сечения, при её наличии:
медная
Материал изоляции:
холодостойкая сшитая полимерная композиция, не содержащая галогенов
Маркировка:
цветовая:
токопроводящие жилы – серый, коричневый, черный;
нулевая жила – синий;
жила заземления – зелено-желтый
Материал внутренней оболочки:
холодостойкая полимерная композиция, не содержащая галогенов
Материал защитного шланга:
холодостойкая сшитая полимерная композиция, не содержащая галогенов
Тип экрана:
медный
Тип брони:
стальные оцинкованные проволоки
Огнестойкое исполнение (FR):
да
Хладостойкое исполнение (ХЛ):
да
Безгалогенный:
да
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.7.1.2.1
Вид климатического исполнения:
холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69:
1-5
Диапазон температур эксплуатации, °С:
-60 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С :
-35
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С:
+90
Строительная длина кабеля, м:
согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления):
5
Срок службы, лет:
40
ОКПД2:
27.32.13.111
Стандарт изготовления:
ТУ 3500-005-29225139-2016
