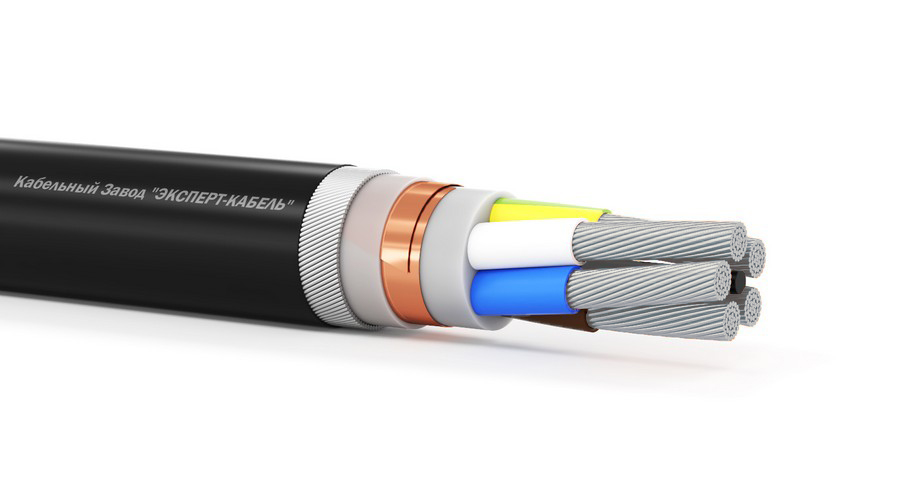

АПсЭаКаПнг(А)-HF-ХЛ
Хладостойкое исполнение (ХЛ)
Бронированный
Безгалогенный (HF)
Групповой прокладки
Хладостойкое исполнение (ХЛ)БронированныйБезгалогенный (HF)Групповой прокладки
Описание:
кабели силовые с алюминиевыми токопроводящими жилами, изоляцией из холодостойкой сшитой полимерной композиции, не содержащей галогенов, внутренней оболочкой из холодостойкой полимерной композиции, не содержащей галогенов, экраном из проволок алюминия или алюминиевого сплава, броней из алюминиевых проволок и защитным шлангом из холодостойкой полимерной композиции, не содержащей галогенов. Аналогом является: АПсКаПЭанг(А)-HF-ХЛ, АПсЭаКаПЭанг(А)-HF-ХЛ
Токопроводящая жила:
алюминиевая
Дополнительная жила меньшего сечения, при её наличии:
алюминиевая
Изоляция:
холодостойкая сшитая полимерная композиция, не содержащая галогенов
Скрутка:
изолированные жилы скручены в сердечник
Внутренняя оболочка:
холодостойкая полимерная композиция, не содержащая галогенов
Экран:
алюминиевый
Разделительный слой:
холодостойкая полимерная композиция, не содержащая галогенов
Броня:
алюминиевые проволоки
Защитный шланг:
холодостойкая полимерная композиция, не содержащая галогенов
Кабели силовые марки АПсЭаКаПнг(А)-HF-ХЛ предназначены:
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
Для прокладки на трассах, где возможны растягивающие усилия в процессе эксплуатации, в том числе для прокладки в сейсмически активных районах, условиях вечной мерзлоты и районах, подверженных смещению.
Наличие экрана обеспечивает защиту от воздействия электромагнитных помех.
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С.
Для эксплуатации в электрических сетях переменного напряжения с заземленной или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях и сооружениях с массовым пребыванием людей, в том числе в многофункциональных высотных зданиях и зданиях-комплексах.
Для прокладки на трассах, где возможны растягивающие усилия в процессе эксплуатации, в том числе для прокладки в сейсмически активных районах, условиях вечной мерзлоты и районах, подверженных смещению.
Наличие экрана обеспечивает защиту от воздействия электромагнитных помех.
Токопроводящая жила:
алюминиевая
Дополнительная жила меньшего сечения, при её наличии:
алюминиевая
Материал изоляции:
холодостойкая сшитая полимерная композиция, не содержащая галогенов
Маркировка:
цветовая:
токопроводящие жилы – серый, коричневый, черный;
нулевая жила – синий;
жила заземления – зелено-желтый
Материал внутренней оболочки:
холодостойкая полимерная композиция, не содержащая галогенов
Материал защитного шланга:
холодостойкая полимерная композиция, не содержащая галогенов
Тип экрана:
алюминиевый
Тип брони:
алюминиевые проволоки
Хладостойкое исполнение (ХЛ):
да
Безгалогенный:
да
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.1.2.1
Вид климатического исполнения:
холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69:
1-5
Диапазон температур эксплуатации, °С:
-60 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С :
-35
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С:
+90
Строительная длина кабеля, м:
согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления):
5
Срок службы, лет:
40
ОКПД2:
27.32.13.112
Стандарт изготовления:
ТУ 3500-005-29225139-2016
