АПвКаШвЭнг(А)-ХЛ
Хладостойкое исполнение (ХЛ)
Бронированный
Групповой прокладки
С экраном
Хладостойкое исполнение (ХЛ)БронированныйГрупповой прокладкиС экраном

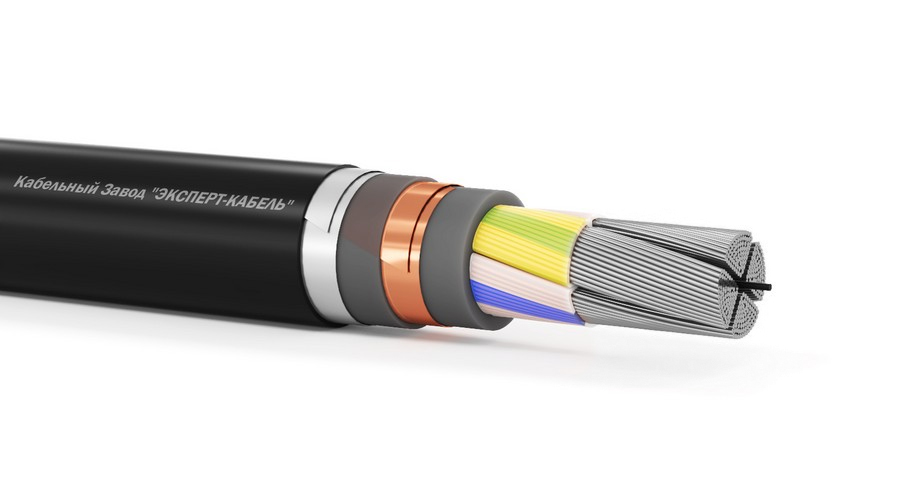

Описание:
кабели силовые с алюминиевыми токопроводящими жилами, изоляцией из сшитого полиэтилена, медным экраном, броней из алюминиевых проволок, внутренней оболочкой, защитным шлангом из хладостойкого поливинилхлоридного пластиката пониженной горючести
Токопроводящая жила:
алюминиевая
Дополнительная жила меньшего сечения, при её наличии:
алюминиевая
Изоляция:
сшитый полиэтилен
Скрутка:
изолированные жилы скручены в серчедник
Экран:
медный
Внутренняя оболочка:
холодостойкий ПВХ пластикат пониженной горючести
Броня:
алюминиевые проволоки
Защитный шланг:
холодостойкий ПВХ пластикат пониженной горючести
Кабели силовые марки АПвЭКаШвнг(А)-ХЛ предназначены:
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц.
Для ЭКасплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях) с пониженной температурой до -60°С, в условиях воздейстия значительных растягивающих усилий при эксплуатации.
Наличие медного ЭКарана обеспечивает защиту от воздействия электромагнитных помех.
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц.
Для ЭКасплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях) с пониженной температурой до -60°С, в условиях воздейстия значительных растягивающих усилий при эксплуатации.
Наличие медного ЭКарана обеспечивает защиту от воздействия электромагнитных помех.
Токопроводящая жила:
алюминиевая
Дополнительная жила меньшего сечения, при её наличии:
алюминиевая
Материал изоляции:
сшитый полиэтилен
Маркировка:
цветовая:
основные токопроводящие жилы – серый, коричневый, черный;
нулевая жила – синий;
жила заземления – зелено-желтая
Материал внутренней оболочки:
холодостойкий ПВХ пластикат пониженной горючести
Материал защитного шланга:
холодостойкий ПВХ пластикат пониженной горючести
Тип экрана:
медный
Тип брони:
алюминиевые проволоки
Хладостойкое исполнение (ХЛ):
да
Класс пожарной опасности по ГОСТ 31565-2012:
П1б.8.2.5.4
Вид климатического исполнения:
холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69:
1-5
Диапазон температур эксплуатации, °С:
-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С :
-30
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С:
+90
Строительная длина кабеля, м:
согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления):
5
Срок службы, лет:
30
ОКПД2:
кабели силовые на напряжение 0,66; 1 кВ - 27.32.13.110
кабели силовые на напряжение 3 кВ - 27.32.14.110
Стандарт изготовления:
кабели силовые на напряжение 0,66; 1 кВ - ТУ 3500-005-29225139-2016
кабели силовые на напряжение 3 кВ - ТУ 27.32.14-020-29225139-2021
Соответствие по ГОСТ:
ГОСТ 31996-2012
