Кабель с изоляцией из этиленпропиленовой резины (ЭПР): надёжность в сложных условиях

В современной энергетике и промышленности к кабельной продукции предъявляются всё более жёсткие требования: устойчивость к перепадам температур, вибрациям, агрессивным средам, а также соответствие строгим нормам пожарной безопасности. Одним из оптимальных решений для таких условий стали кабели с изоляцией из этиленпропиленовой резины (ЭПР). Они сочетают высокую гибкость, термостойкость и отличные диэлектрические свойства — и потому находят применение в самых ответственных проектах.

Почему выбирают ЭПР: ключевые преимущества

Этиленпропиленовая резина (ethylene propylene rubber, EPR) — это синтетический эластомер, который по своим характеристикам заметно превосходит традиционные изоляционные материалы вроде ПВХ. При этом ЭПР дороже полиэтилена, а стоимость базового полимера сопоставима с ценой высокоочищенных добавок, придающих материалу нужные свойства. Поэтому кабели с ЭПР применяют там, где на первом месте — надёжность и долговечность.

Особенно ценны такие кабели во взрывоопасных зонах всех категорий: они рекомендованы для распределительных сетей и инфраструктуры промышленных объектов, где малейший сбой может привести к серьёзным последствиям.

«Исторический контекст: от лабораторных опытов к промышленным стандартам

Этиленпропиленовая резина как материал для изоляции начала активно применяться в кабельной промышленности во второй половине XX века — примерно тогда, когда энергетикам потребовались решения для сетей среднего напряжения с повышенной гибкостью и термостойкостью. До этого доминировали маслонаполненные кабели и изделия с бумажной изоляцией, которые были громоздкими, требовательными к монтажу и чувствительными к влаге. Переход на ЭПР стал своего рода «тихой революцией»: кабели стали легче, удобнее в прокладке, а главное — надёжнее в эксплуатации.»

Как производят кабели с ЭПР-изоляцией

Производство такого кабеля — это сложный многоступенчатый процесс, где важна точность на каждом этапе. От качества сырья и контроля параметров зависит, насколько кабель будет соответствовать заявленным характеристикам.

1)    Подготовка токопроводящей жилы. В основе — медные или алюминиевые проволоки, скрученные в многопроволочную жилу для повышения гибкости. В агрессивных средах используют лужёные жилы — они лучше противостоят коррозии.

2)    Наложение полупроводящих экранов. На жилу наносят внутренний полупроводящий слой: он выравнивает электрическое поле и предотвращает появление частичных разрядов, которые со временем разрушают изоляцию.

3)    Экструзия ЭПР-изоляции. Разогретую резиновую смесь продавливают через фильеру — так изоляция равномерно облегает жилу с экраном. Здесь критически важны контроль температуры и скорости: даже небольшие отклонения могут привести к пузырям, расслоениям или неравномерной толщине слоя.

4)    Вулканизация. Это ключевой этап: изоляция «сшивается» под действием тепла и давления либо с помощью химических агентов (пероксидов или силанов). В результате ЭПР становится упругим, прочным и термостойким — именно вулканизация придаёт материалу долговечность.

5)    Формирование наружных слоёв. Поверх изоляции накладывают внешний полупроводящий экран (для кабелей среднего и высокого напряжения), затем — металлический экран (медная лента или проволока) и внешнюю оболочку из ПВХ, полиэтилена или безгалогенных композиций.

6)    Испытания. Каждый кабель проверяют: проводят электрические тесты (выдерживаемое напряжение, сопротивление изоляции), механические проверки и контроль геометрии. Только после этого продукция допускается к отгрузке.

Такой подход гарантирует, что кабель выдержит реальные эксплуатационные нагрузки.

Чем ЭПР лучше других изоляционных материалов

Чтобы понять ценность ЭПР (например, РвВ), достаточно сравнить его с более распространёнными решениями — ПВХ (например, ВВГ) и сшитым полиэтиленом (например, ПвВГ).

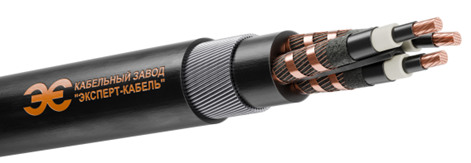

Рисунок: РэКВнг(А)-LS 3х120 мк/25-10 кВ, ООО «КЗ «ЭКСПЕРТ-КАБЕЛЬ»

Термостойкость и пропускная способность. ЭПР стабильно работает при +90 °C, а при кратковременных перегрузках выдерживает до +130…+150 °C. Длительно допустимая температура жилы — до 105 °C, что даёт прирост пропускной способности на 15–20 % по сравнению с кабелями типа ВВГ. Для сравнения: ПВХ обычно рассчитан на +70 °C.

Гибкость и удобство монтажа. ЭПР остаётся эластичным даже при −40…−50 °C (а отдельные исполнения — до −70 °C), поэтому кабель удобно прокладывать зимой и на трассах с частыми изгибами. ПВХ на холоде становится хрупким, а монтаж в стеснённых условиях заметно усложняется.

Стойкость к агрессивным воздействиям. ЭПР устойчив к озону, ультрафиолету, маслам и некоторым химикатам. Это делает его подходящим для нефтехимии, металлургии, транспорта и других отраслей с жёсткими условиями эксплуатации.

Электрические характеристики. Высокая пробивная прочность и низкий уровень частичных разрядов особенно важны для сетей среднего напряжения (6–35 кВ). Кроме того, стойкость резины к влаге снижает риск ионизационного пробоя изоляции.

Пожарная безопасность. Сама по себе ЭПР — горючий материал, но в составе кабеля проблему решают негорючими оболочками и экранами. Существуют специальные исполнения с низким дымо- и газовыделением (нг‑LS), безгалогенные (нг‑HF) и даже огнестойкие (нг‑FRHF), которые сохраняют работоспособность при пожаре.

Долговечность. При правильной эксплуатации срок службы кабелей с ЭПР достигает 35 лет и более — благодаря стойкости к старению, влаге и вибрациям.

По сравнению с кабелями из сшитого полиэтилена ЭПР выигрывает в гибкости и поведении при перегрузках, но СПЭ может иметь более высокие диэлектрические показатели и зачастую дешевле в массовом производстве. Выбор между ними зависит от конкретных задач проекта.

«Любопытный нюанс: почему «гибкость» — это не только про удобство

Когда говорят о гибкости кабеля с ЭПР, обычно имеют в виду удобство прокладки. Но есть и другой аспект: гибкость напрямую влияет на надёжность соединений. В стеснённых условиях (в щитах, на эстакадах, в кабельных лотках) жёсткий кабель создаёт избыточные напряжения на контактных соединениях и вводах оборудования. Гибкий кабель ложится плавными радиусами, снижая механические нагрузки и, как следствие, риск повреждения жил и изоляции в местах изгибов.

Именно поэтому в проектах реконструкции старых подстанций, где пространство ограничено, часто отдают предпочтение именно ЭПР‑кабелям, даже если технически возможен монтаж более дешёвых аналогов.»

Марки и классы пожарной опасности: как разобраться в обозначениях

Класс пожарной опасности кабеля определяется по ГОСТ 31565‑2012 и напрямую влияет на область его применения. Разные марки решают разные задачи:

01.8.2.5.4 — оболочка из ПВХ. Примеры: КГРв, КГРвТП, КГРвТПЭ. Подходят для одиночной прокладки в кабельных сооружениях и производственных помещениях.

П1б.8.2.5.4 — ПВХ пониженной горючести, не распространяет горение при групповой прокладке (нг(А)). Примеры: РвВнг(А), КГРвВнг(А). Используются на эстакадах и в наружных электроустановках.

П1б.8.2.2.2 — низкое дымо- и газовыделение (нг‑LS). Примеры: АРвВнг(А)‑LS, АсРвВнг(А)‑LS. Оптимальны для внутренних электроустановок, зданий и закрытых кабельных сооружений.

П1б.8.1.2.1 — безгалогенные композиции (нг‑HF). Примеры: РвПнг(А)‑HF, КГРвПнг(А)‑HF. Применяются там, где важно минимизировать коррозионную активность продуктов горения (например, в ЦОДах, на подстанциях).

П1б.1.1.2.1 — огнестойкие безгалогенные кабели (нг‑FRHF). Примеры: РвПнг(А)‑FRHF, КГРвПнг(А)‑FRHF. Сохраняют работоспособность при пожаре — их используют в системах аварийного электроснабжения, пожарной сигнализации и т. п.

П1б.1.2.2.2 — огнестойкие с низким дымовыделением (нг‑FRLS). Примеры: РвЭБШвнг(А)‑FRLS, КГРвЭБШвнг(А)‑FRLS. Бронированные экранированные кабели для особо ответственных объектов.

Такая система маркировки позволяет точно подобрать кабель под условия эксплуатации и требования нормативов.

«Миф и реальность: «ЭПР горит — значит, он опасен»

Часто можно услышать мнение, что раз ЭПР — это резина, то она обязательно пожароопасна. Да, сам по себе материал горюч, но в конструкции кабеля этот фактор компенсируется:

·         негорючими оболочками (нг);

·         низким дымовыделением (LS);

·         безгалогенными композициями (HF);

·         огнестойкими барьерами (FR).

Например, кабели с индексом нг‑FRHF (как РвПнг(А)‑FRHF) не только не распространяют горение при групповой прокладке, но и сохраняют работоспособность при воздействии открытого пламени в течение заданного времени. То есть «опасность» материала нивелируется грамотной конструкцией и соблюдением норм проектирования.»

Где применяют кабели с ЭПР-изоляцией

Благодаря сочетанию гибкости, термостойкости и надёжности кабели с ЭПР используют в самых требовательных отраслях:

§ Нефтегазовая и химическая промышленность. На газо- и нефтедобывающих, транспортирующих и перерабатывающих предприятиях, химических заводах, где есть риск взрывоопасных сред и агрессивных воздействий.

§ Металлургия и горная промышленность. На металлургических заводах и предприятиях горной промышленности, где кабели подвергаются вибрациям, перепадам температур и механическим нагрузкам.

§ Энергетика. В распределительных сетях 0,66–10 кВ, на подстанциях, в тоннелях, метрополитенах и на объектах, где важна стабильная работа при перегрузках.

§ Транспорт и плавучие объекты. На судах, кораблях, платформах, в транспортных тоннелях — там, где кабель многократно изгибают и он должен сохранять свойства в широком диапазоне температур.

§ Атомная энергетика. На АЭС, где к кабельной продукции предъявляют повышенные требования по надёжности и пожарной безопасности.

§ Объекты с особыми условиями эксплуатации. В том числе во взрывоопасных зонах всех классов, при прокладке в земле, в лотках, трубах, на эстакадах.

Отдельно стоит выделить огнестойкие кабели (например, РвБПнг(А)‑FRHF, КГРвБПнг(А)‑FRHF): они предназначены для цепей, которые должны сохранять работоспособность при пожаре, — это критически важно для систем эвакуации, пожаротушения и аварийного освещения.

«Интересный факт: ЭПР и «холодный пуск»

В условиях Крайнего Севера или при зимнем строительстве критически важна возможность прокладки кабеля без предварительного подогрева. Кабели с ЭПР в исполнении «ХЛ» и «ЭХЛ» можно монтировать при температурах до −45 °C — при условии, что температура не снижалась ниже этого порога в течение 24 часов до начала работ. Это существенно сокращает сроки строительства и снижает затраты: не нужно арендовать оборудование для прогрева барабанов и организовывать временные укрытия.

Для сравнения: многие кабели с ПВХ‑изоляцией требуют подогрева уже при −15 °C, а это дополнительные трудозатраты и риски.»

Практические нюансы эксплуатации

При работе с кабелями с ЭПР‑изоляцией важно учитывать ряд технических параметров:

§ Температурный диапазон. Эксплуатация возможна от −70 до +50 °C при влажности до 98 %. Для разных климатических исполнений (УХЛ, ХЛ, ЭХЛ, Т) допустимые температуры прокладки без подогрева различаются: от −15 °C до −45 °C в зависимости от модификации.

§ Радиус изгиба. Для бронированных силовых кабелей он должен быть не менее 15Dн, для небронированных многожильных — не менее 7,5Dн. Гибкие кабели допускают ещё меньшие радиусы, но и здесь важно соблюдать нормативы.

§ Допустимые режимы работы. Длительно допустимая температура жилы — 90–105 °C, в режиме перегрузки — до 130–140 °C, при коротком замыкании — до 250 °C (до 5 секунд). Предельная температура по условию невозгорания — 400 °C.

§ Испытательные напряжения. Для кабелей на 1 кВ применяют переменное напряжение 3,5 кВ (50 Гц) в течение 10 минут; для 3 кВ — 9,5 кВ; для 6–10 кВ — ещё более высокие значения, включая импульсные испытания (до 75 кВ).

§ Срок службы и гарантия. Срок службы — не менее 35 лет, гарантийный срок — до 5 лет (исчисляется с даты ввода в эксплуатацию, но не позднее 6 месяцев с даты изготовления).

«Практическое наблюдение: как ЭПР помогает экономить на обслуживании

На крупных промышленных предприятиях стоимость внепланового простоя из‑за аварии на кабельной линии может исчисляться миллионами рублей. Кабели с ЭПР снижают вероятность таких инцидентов за счёт:

·         устойчивости к перегрузкам (до +130…+150 °C кратковременно);

·         стойкости к частичным разрядам благодаря полупроводящим экранам;

·         долговечности и стабильности характеристик в широком диапазоне температур.

На практике это означает, что интервал между плановыми проверками и ремонтами можно увеличить, а риск внезапного отказа — снизить. В долгосрочной перспективе это даёт ощутимую экономию даже при более высокой начальной стоимости кабеля.

На что обратить внимание при выборе

Чтобы кабель действительно решал поставленные задачи, при подборе учитывают:

§ Класс напряжения и конструкцию. Для сетей 0,66–1 кВ используют упрощённые конструкции, для 6–35 кВ обязательны полупроводящие экраны и металлический экран.

§ Условия прокладки. В земле — кабели с бронёй; в лотках и на воздухе — с негорючей оболочкой; во влажных и химически активных средах — с дополнительной защитой.

§ Температурный режим. Если кабель будет эксплуатироваться при низких температурах, важна гибкость и морозостойкость всех слоёв конструкции.

§ Требования по пожарной безопасности. Для объектов с массовым пребыванием людей или повышенными рисками выбирают кабели с низким дымовыделением, безгалогенные или огнестойкие.

§ Сертификация и стандарты. Кабели должны соответствовать ГОСТ 34834‑2022, МЭК 60502‑2 и другим нормативам, иметь протоколы испытаний и, при необходимости, быть включены в отраслевые реестры.

«Наблюдение из практики: когда ЭПР выбирают не из‑за цены, а из‑за технологии

Иногда выбор в пользу ЭПР обусловлен не столько эксплуатационными характеристиками, сколько особенностями технологии объекта. Например, на плавучих платформах или в тоннелях метрополитена важна не только надёжность, но и возможность многократной перекладки кабеля при модернизации. Здесь гибкость и стойкость к изгибам становятся определяющими факторами, а стоимость отходит на второй план.

Аналогично на объектах с высокой сейсмической активностью или на подвижных конструкциях (например, на мостах с деформационными швами) ЭПР‑кабели оказываются практически безальтернативным решением.

Вывод

Кабели с изоляцией из этиленпропиленовой резины — это технологичное решение для сложных и ответственных задач. Их главные преимущества — гибкость, термостойкость, надёжность и широкий выбор исполнений под разные условия эксплуатации. Да, они дороже некоторых аналогов, но эта стоимость оправдана длительным сроком службы и способностью работать там, где другие кабели быстро выходят из строя.

Выбор конкретной марки и конструкции зависит от условий проекта: напряжения сети, способа прокладки, требований по пожарной безопасности и климатических факторов. Грамотный подбор кабеля с ЭПР‑изоляцией — это инвестиция в бесперебойную и безопасную работу энергосистемы на десятилетия вперёд.
