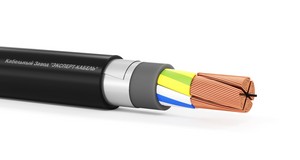

ПвКШв-ХЛ 3×25мк+1×16мк - 1

Кабели силовые марки ПвКШв-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1 и 3 кВ частоты 50 Гц. Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для прокладки в условиях, если кабель подвергается значительным растягивающим усилиям при эксплуатации. Для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях в климатических условиях с пониженной температурой до -60°С. При групповой прокладке обязательно применение средств огнезащиты.

Токопроводящая жила	медная, многопроволочкая, круглая, 2 класса гибкости по ГОСТ 22483-2012
Дополнительная жила меньшего сечения	медная, многопроволочкая, круглая, 2 класса гибкости по ГОСТ 22483-2012
Изоляция	из сшитого полиэтилена
Скрутка	изолированных жил в сердечник
Внутренняя оболочка	из хладостойкого ПВХ пластиката
Броня	из стальных оцинкованных проволок
Защитный шланг	из хладостойкого ПВХ пластиката

Количество токопроводящих жил	3
Номинальное сечение токопроводящих жил, мм2	25
Количество дополнительных жил меньшего сечения	1
Номинальное сечение дополнительной жилы меньшего сечения, мм2	16
Номинальное напряжение, кВ	1
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.727
Сопротивление дополнительной жилы меньшего сечения, Ом/км	1.15
Допустимый ток нагрузки при прокладке на воздухе, не более, А	112
Допустимый ток нагрузки при прокладке в грунте, не более, А	133
Допустимый ток 1 сек КЗ, не более, кА	2.78
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ	3.5
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ	2.4
Длительно допустимая температура нагрева жил, °С	90
Допустимая температура нагрева жил в режиме перегрузки, °С	130
Предельная температура при КЗ, °С	250
Минимальный радиус изгиба при монтаже, наружных диаметров	7.5
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	50
ОКПД2	27.32.13.110
Стандарт изготовления	ТУ 3500-005-29225139-2016
Соответствие по ГОСТ	ГОСТ 31996-2012
Маркировка	цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая
Класс пожарной опасности по ГОСТ 31565-2012	О1.8.2.5.4
Вид климатического исполнения	холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-30
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+90
Строительная длина кабеля, м	согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
