ВКШвЭнг(А) 1×1,5ок - 0,66

Назначение:

Кабели силовые марки ВЭКШвнг(А) предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66; 1 и 3 кВ частоты 50 Гц. Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях), в условиях воздейстия значительных растягивающих усилий при эксплуатации. Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.

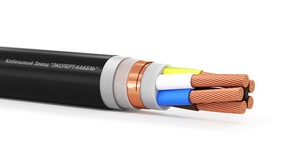

Конструкция:

Токопроводящая жиламедная, однопроволочная, кргулая, 1 класса гибкости по ГОСТ 22483-2012
Изоляцияиз ПВХ пластиката пониженной горючести
Внутренняя оболочкаиз ПВХ пластиката пониженной горючести
Экранмедный
Разделительный слойповерх экрана
Броняиз стальных оцинкованных проволок
Защитный шлангиз ПВХ пластиката пониженной горючести

Технические параметры ВКШвЭнг(А) 1×1,5ок - 0,66:

Количество токопроводящих жил1
Номинальное сечение токопроводящих жил, мм21.5
Номинальное напряжение, кВ0.66
Номинальная частота тока, неболее, Гц50
Сопротивление токопроводящей жилы, Ом/км12.1
Допустимый ток нагрузки при прокладке на воздухе, не более, А22
Допустимый ток нагрузки при прокладке в грунте, не более, А30
Допустимый ток 1 сек КЗ, не более, кА0.17
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ3
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ1.52
Длительно допустимая температура нагрева жил, °С70
Допустимая температура нагрева жил в режиме перегрузки, °С90
Предельная температура при КЗ, °С160
Минимальный радиус изгиба при монтаже, наружных диаметров10
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н50
ОКПД227.32.13.110
Стандарт изготовленияТУ 3500-005-29225139-2016
Соответствие по ГОСТГОСТ 31996-2012
Маркировкацветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая
Класс пожарной опасности по ГОСТ 31565-2012П1б.8.2.5.4
Вид климатического исполненияумеренный и холодный климат - УХЛ
Категория размещения по ГОСТ 15150-691-5
Диапазон температур эксплуатации, °С-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С -15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С+70
Строительная длина кабеля, мсогласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)5
Срок службы, лет30

Упаковка и маркировка:

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
