Назначение:

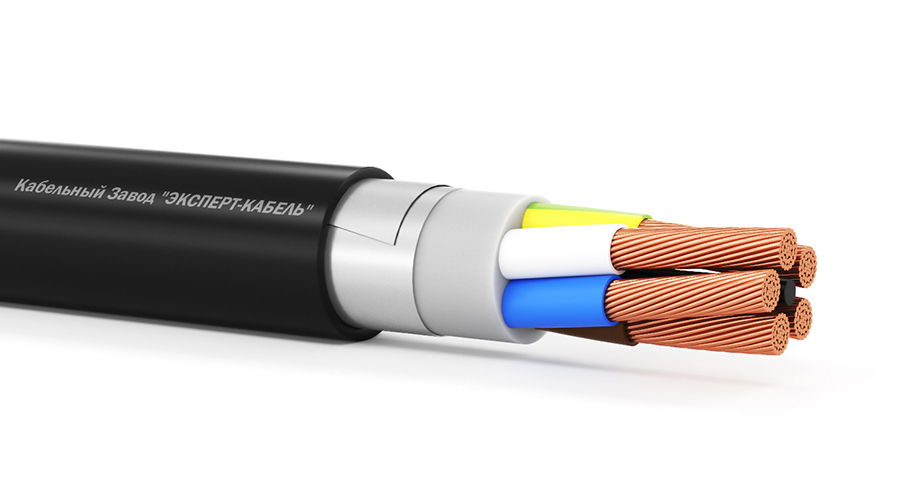

Конструкция:
| Токопроводящая жила | медная, многопроволочкая, круглая, 2 класса гибкости по ГОСТ 22483-2012 |
| Изоляция | из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением и низкой токсичностью продуктов горения |
| Скрутка | изолированных жил в сердечник |
| Внутренняя оболочка | из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением и низкой токсичностью продуктов горения |
| Броня | из стальных оцинкованных лент |
| Защитный шланг | из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением и низкой токсичностью продуктов горения |
Технические параметры ВБШвнг(А)-LSLTx 2×25мк - 1:
| Количество токопроводящих жил | 2 |
| Номинальное сечение токопроводящих жил, мм2 | 25 |
| Номинальное напряжение, кВ | 1 |
| Номинальная частота тока, неболее, Гц | 50 |
| Сопротивление токопроводящей жилы, Ом/км | 0.727 |
| Допустимый ток нагрузки при прокладке на воздухе, не более, А | 112 |
| Допустимый ток нагрузки при прокладке в грунте, не более, А | 133 |
| Допустимый ток 1 сек КЗ, не более, кА | 2.78 |
| Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ | 3.5 |
| Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ | 2.4 |
| Длительно допустимая температура нагрева жил, °С | 70 |
| Допустимая температура нагрева жил в режиме перегрузки, °С | 90 |
| Предельная температура при КЗ, °С | 160 |
| Минимальный радиус изгиба при монтаже, наружных диаметров | 7.5 |
| Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н | 50 |
| Маркировка | цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая |
| Низкотоксичный | да |
| С низким дымо- и газовыделением | да |
| Класс пожарной опасности | П1б.8.2.1.2 |
| Вид климатического исполнения | умеренный и холодный климат - УХЛ |
| Категория размещения по ГОСТ 15150-69 | 1-5 |
| Диапазон температур эксплуатации, °С | -50 до +50 |
| Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С | -15 |
| Длительно допустимая температура нагрева жил при эксплуатации, не более, °С | +70 |
| Строительная длина кабеля, м | согласовывается при заказе |
| Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления) | 5 |
| Срок службы, лет | 30 |
| ОКПД2 | 27.32.13.110 27.32.14.110 |
| Стандарт изготовления | ТУ 3500-005-29225139-2016, ТУ 27.32.14-020-29225139-2021 |
| Соответствие по ГОСТ | ГОСТ 31996-2012, ГОСТ 31565-2012 |
Упаковка и маркировка:
Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
