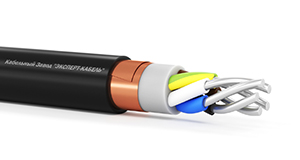

АВВГЭнг(А)-ХЛ 2×300мк - 1

Кабели силовые марки АВВГЭнг(А)-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ номинальной частотой 50 Гц. Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели данной марки могут применяться во взрывоопасных зонах всех классов, а также в климатических условиях с пониженной температурой до -60°С. Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.

Токопроводящая жила	алюминиевая, многопроволочная, круглая, 2 класса гибкости по ГОСТ 22483-2012
Изоляция	из холодостойкого ПВХ пластиката пониженной горючести
Скрутка	изолированных жил в сердечник
Внутренняя оболочка	из холодостойкого ПВХ пластиката пониженной горючести
Экран	медный
Наружная оболочка	из холодостойкого ПВХ пластиката пониженной горючести

Количество токопроводящих жил	2
Номинальное сечение токопроводящих жил, мм2	300
Номинальное напряжение, кВ	1
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.1
Допустимый ток нагрузки при прокладке на воздухе, не более, А	424
Допустимый ток нагрузки при прокладке в грунте, не более, А	417
Допустимый ток 1 сек КЗ, не более, кА	21.9
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ	3.5
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ	2.4
Длительно допустимая температура нагрева жил, °С	70
Допустимая температура нагрева жил в режиме перегрузки, °С	90
Предельная температура при КЗ, °С	160
Минимальный радиус изгиба при монтаже, наружных диаметров	7.5
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	30
ОКПД2	27.32.13.110
Стандарт изготовления	ТУ 3500-005-29225139-2016
Соответствие по ГОСТ	ГОСТ 31996-2012
Маркировка	цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая
Класс пожарной опасности по ГОСТ 31565-2012	П1б.8.2.5.4
Вид климатического исполнения	холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-30
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+70
Строительная длина кабеля, м	согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
