Назначение:
Кабели силовые марки АВВГЭнг(А)-ХЛ предназначены:
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ номинальной частотой 50 Гц.
Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели данной марки могут применяться во взрывоопасных зонах всех классов, а также в климатических условиях с пониженной температурой до -60°С.
Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.

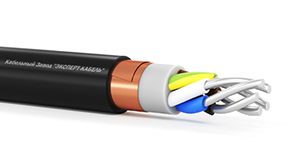

Конструкция:
Токопроводящая жила | алюминиевая, многопроволочная, круглая, 2 класса гибкости по ГОСТ 22483-2012 |
Изоляция | из холодостойкого ПВХ пластиката пониженной горючести |
Скрутка | изолированных жил в сердечник |
Внутренняя оболочка | из холодостойкого ПВХ пластиката пониженной горючести |
Экран | медный |
Наружная оболочка | из холодостойкого ПВХ пластиката пониженной горючести |
Технические параметры АВВГЭнг(А)-ХЛ 2×25мк - 1:
Количество токопроводящих жил | 2 |
Номинальное сечение токопроводящих жил, мм2 | 25 |
Номинальное напряжение, кВ | 1 |
Номинальная частота тока, неболее, Гц | 50 |
Сопротивление токопроводящей жилы, Ом/км | 1.2 |
Допустимый ток нагрузки при прокладке на воздухе, не более, А | 87 |
Допустимый ток нагрузки при прокладке в грунте, не более, А | 102 |
Допустимый ток 1 сек КЗ, не более, кА | 1.81 |
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ | 3.5 |
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ | 2.4 |
Длительно допустимая температура нагрева жил, °С | 70 |
Допустимая температура нагрева жил в режиме перегрузки, °С | 90 |
Предельная температура при КЗ, °С | 160 |
Минимальный радиус изгиба при монтаже, наружных диаметров | 7.5 |
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н | 30 |
ОКПД2 | 27.32.13.110 |
Стандарт изготовления | ТУ 3500-005-29225139-2016 |
Соответствие по ГОСТ | ГОСТ 31996-2012 |
Маркировка | цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая |
Класс пожарной опасности по ГОСТ 31565-2012 | П1б.8.2.5.4 |
Вид климатического исполнения | холодный климат - ХЛ |
Категория размещения по ГОСТ 15150-69 | 1-5 |
Диапазон температур эксплуатации, °С | -65 до +40 |
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С | -30 |
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С | +70 |
Строительная длина кабеля, м | согласовывается при заказе |
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления) | 5 |
Срок службы, лет | 30 |
Упаковка и маркировка:
Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
