АВВГЭнг(А)-ХЛ 1×240мк - 1

Назначение:

Кабели силовые марки АВВГЭнг(А)-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ номинальной частотой 50 Гц. Для групповой прокладки в кабельных сооружениях наружных (открытых) электроустановок (кабельных эстакадах, галереях). Кабели данной марки могут применяться во взрывоопасных зонах всех классов, а также в климатических условиях с пониженной температурой до -60°С. Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.

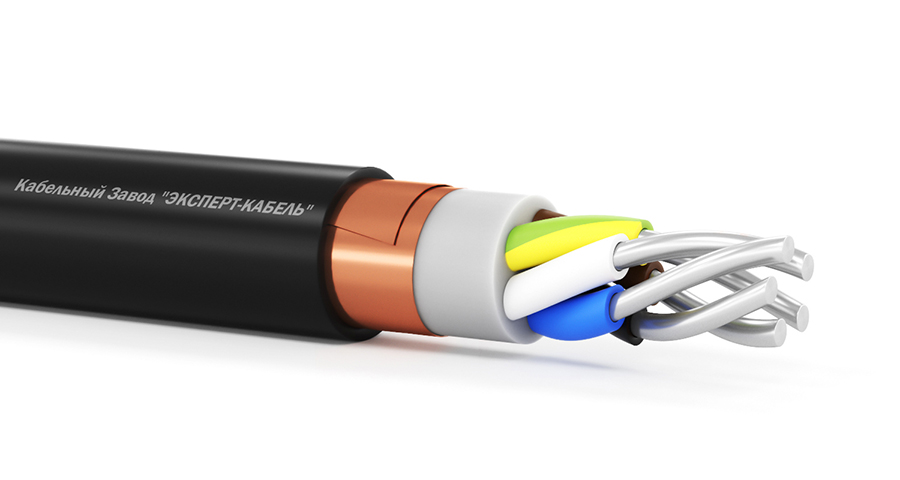

Конструкция:

Токопроводящая жилаалюминиевая, многопроволочная, круглая, 2 класса гибкости по ГОСТ 22483-2012
Изоляцияиз холодостойкого ПВХ пластиката пониженной горючести
Экранмедный
Наружная оболочкаиз холодостойкого ПВХ пластиката пониженной горючести

Технические параметры АВВГЭнг(А)-ХЛ 1×240мк - 1:

Количество токопроводящих жил1
Номинальное сечение токопроводящих жил, мм2240
Номинальное напряжение, кВ1
Номинальная частота тока, неболее, Гц50
Сопротивление токопроводящей жилы, Ом/км0.125
Допустимый ток нагрузки при прокладке на воздухе, не более, А401
Допустимый ток нагрузки при прокладке в грунте, не более, А374
Допустимый ток 1 сек КЗ, не более, кА17.54
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ3.5
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ2.4
Длительно допустимая температура нагрева жил, °С70
Допустимая температура нагрева жил в режиме перегрузки, °С90
Предельная температура при КЗ, °С160
Минимальный радиус изгиба при монтаже, наружных диаметров10
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н30
ОКПД227.32.13.110
Стандарт изготовленияТУ 3500-005-29225139-2016
Соответствие по ГОСТГОСТ 31996-2012
Маркировкацветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая
Класс пожарной опасности по ГОСТ 31565-2012П1б.8.2.5.4
Вид климатического исполненияхолодный климат - ХЛ
Категория размещения по ГОСТ 15150-691-5
Диапазон температур эксплуатации, °С-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С -30
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С+70
Строительная длина кабеля, мсогласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления)5
Срок службы, лет30

Упаковка и маркировка:

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
