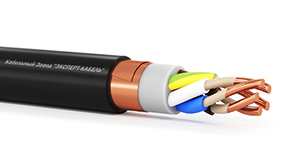

ВВГЭнг(А)-FRLS 4×6ок - 1

Кабели силовые марки ВВГЭнг(А)-FRLS предназначены: Для прокладки и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц. Для прокладки, с учетом объема горючей нагрузки кабелей во внутренних электроустановказ, а также зданиях, сооружениях и закрытых кабельных сооружениях, в системах противопожарной защиты, а также других системах, которые должны сохранять работоспособность в условиях пожара. Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.

Токопроводящая жила	медная, однопроволочная, кргулая, 1 класса гибкости по ГОСТ 22483-2012
Экран	медный
Изоляция	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Скрутка	изолированных жил в сердечник
Внутренняя оболочка	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Наружная оболочка	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением

Количество токопроводящих жил	4
Номинальное сечение токопроводящих жил, мм2	6
Номинальное напряжение, кВ	1
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	3.08
Допустимый ток нагрузки при прокладке на воздухе, не более, А	42.78
Допустимый ток нагрузки при прокладке в грунте, не более, А	54.87
Допустимый ток 1 сек КЗ, не более, кА	0.81
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ	3.5
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ	2.4
Длительно допустимая температура нагрева жил, °С	70
Допустимая температура нагрева жил в режиме перегрузки, °С	90
Предельная температура при КЗ, °С	160
Минимальный радиус изгиба при монтаже, наружных диаметров	7.5
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	50
Маркировка	цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая
С низким дымо- и газовыделением	да
Класс пожарной опасности	П1б.7.2.2.2
Вид климатического исполнения	умеренный и холодный климат - УХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+70
Строительная длина кабеля, м	согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30
ОКПД2	27.32.13.110 27.32.14.110
Стандарт изготовления	ТУ 3500-005-29225139-2016, ТУ 27.32.14-020-29225139-2021
Соответствие по ГОСТ	ГОСТ 31996-2012, ГОСТ 31565-2012

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
