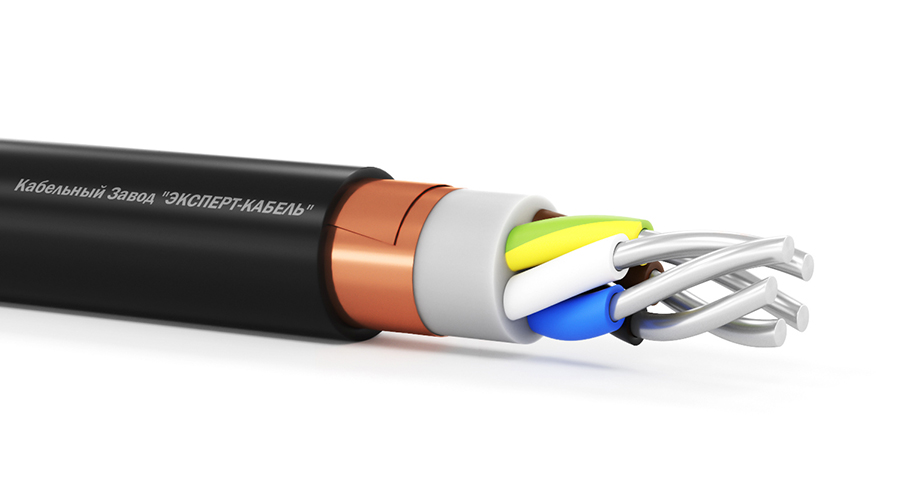

АВВГЭнг(А)-LS 3×50мк+1×25мк - 0,66

Кабели силовые марки АВВГнг(А)-LS предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ номинальной частотой 50 Гц. Для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках. Для групповой прокладки с учетом объема горючей нагрузки кабелей во внутренних электроустановках, а также зданиях, сооружениях и закрытых кабельных сооружениях. Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.

Токопроводящая жила	алюминиевая, многопроволочкая, круглая, 2 класса гибкости по ГОСТ 22483-2012
Дополнительная жила меньшего сечения	алюминиевая, многопроволочкая, круглая, 2 класса гибкости по ГОСТ 22483-2012
Изоляция	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Скрутка	изолированных жил в сердечник
Внутренняя оболочка	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Экран	медный
Наружная оболочка	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением

Количество токопроводящих жил	3
Номинальное сечение токопроводящих жил, мм2	50
Количество дополнительных жил меньшего сечения	1
Номинальное сечение дополнительной жилы меньшего сечения, мм2	25
Номинальное напряжение, кВ	0.66
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.641
Сопротивление дополнительной жилы меньшего сечения, Ом/км	1.2
Допустимый ток нагрузки при прокладке на воздухе, не более, А	126
Допустимый ток нагрузки при прокладке в грунте, не более, А	143
Допустимый ток 1 сек КЗ, не более, кА	3.38
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ	3
Длительно допустимая температура нагрева жил, °С	70
Допустимая температура нагрева жил в режиме перегрузки, °С	90
Предельная температура при КЗ, °С	160
Минимальный радиус изгиба при монтаже, наружных диаметров	7.5
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	30
Маркировка	цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая
С низким дымо- и газовыделением	да
Класс пожарной опасности	П1б.8.2.2.2
Вид климатического исполнения	умеренный и холодный климат - УХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+70
Строительная длина кабеля, м	согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30
ОКПД2	27.32.13.110 27.32.14.110
Стандарт изготовления	ТУ 3500-005-29225139-2016, ТУ 27.32.14-020-29225139-2021
Соответствие по ГОСТ	ГОСТ 31996-2012, ГОСТ 31565-2012

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
