Назначение:
Кабели силовые марки ВВГЭ предназначены:
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ номинальной частотой 50 Гц.
Для одиночной прокладки в кабельных сооружениях и производственных помещениях. Групповая прокладка разрешена только в наружных электроустановках и производственных помещениях, где возможно лишь периодическое присутствие обслуживающего персонала, при этом необходимо применять пассивную огнезащиту. Кабели данной марки могут применяться во взрывоопасных зонах всех классов.
Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.

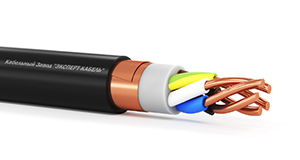

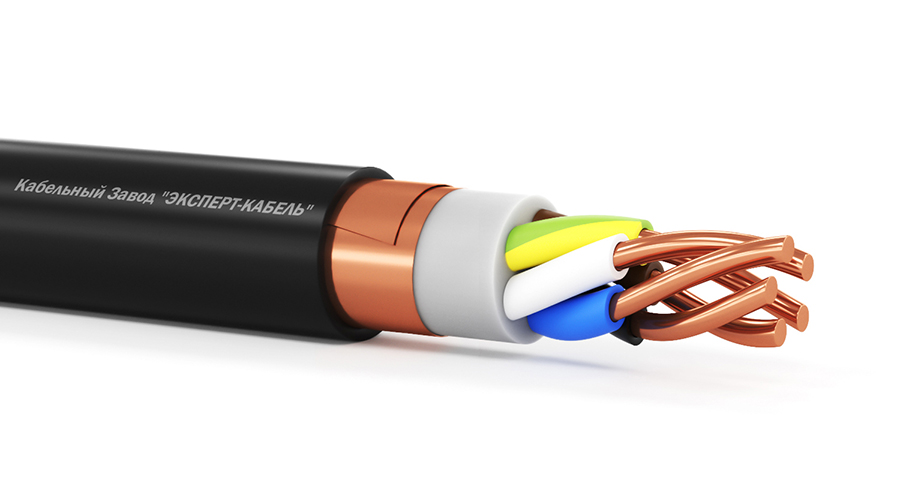

Конструкция:
Токопроводящая жила | медная, многопроволочкая, круглая, 2 класса гибкости по ГОСТ 22483-2012 |
Изоляция | из ПВХ пластиката |
Экран | медный |
Наружная оболочка | из ПВХ пластиката |
Технические параметры ВВГЭ 1×50мк - 1:
Количество токопроводящих жил | 1 |
Номинальное сечение токопроводящих жил, мм2 | 50 |
Номинальное напряжение, кВ | 1 |
Номинальная частота тока, неболее, Гц | 50 |
Сопротивление токопроводящей жилы, Ом/км | 0.387 |
Допустимый ток нагрузки при прокладке на воздухе, не более, А | 179 |
Допустимый ток нагрузки при прокладке в грунте, не более, А | 194 |
Допустимый ток 1 сек КЗ, не более, кА | 5.23 |
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ | 3.5 |
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ | 2.4 |
Длительно допустимая температура нагрева жил, °С | 70 |
Допустимая температура нагрева жил в режиме перегрузки, °С | 90 |
Предельная температура при КЗ, °С | 160 |
Минимальный радиус изгиба при монтаже, наружных диаметров | 10 |
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н | 50 |
Маркировка | цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая |
Класс пожарной опасности | О1.8.2.5.4 |
Вид климатического исполнения | умеренный и холодный климат - УХЛ |
Категория размещения по ГОСТ 15150-69 | 1-5 |
Диапазон температур эксплуатации, °С | -50 до +50 |
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С | -15 |
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С | +70 |
Строительная длина кабеля, м | согласовывается при заказе |
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления) | 5 |
Срок службы, лет | 30 |
ОКПД2 | 27.32.13.110 27.32.14.110 |
Стандарт изготовления | ТУ 3500-005-29225139-2016, ТУ 27.32.14-020-29225139-2021 |
Соответствие по ГОСТ | ГОСТ 31996-2012, ГОСТ 31565-2012 |
Упаковка и маркировка:
Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
