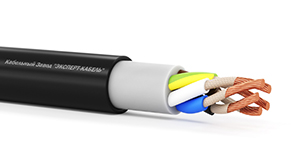

ППГнг(А)-FRHF 1×70мк - 1

Кабели силовые марки ППГнг(А)-FRHF предназначены: Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 0,66 и 1 кВ частотой 50 Гц. Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированнойm нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для прокладки без ограничения разность уровней по трассе прокладки, в том числе на вертикальных участках. Для организации кабельных линий питания оборудования, электропроводок цепей систем пожарной безопасности (цепи пожарной сигнализации, питания насосов пожаротушения, освещения запасных выходов и путей эвакуации, систем дымоудаления и приточной вентиляции,эвакуационных лифтов). Также кабели данной марки могут использоваться для организации электропроводок в операционных отделениях больниц, цепей аварийного электроснабжения и питания оборудования (токоприемников), функционирующих при пожаре.

Токопроводящая жила	медная, многопроволочкая, круглая, 2 класса гибкости по ГОСТ 22483-2012
Экран	обмотка двумя слоями слюдосодержащих лент
Изоляция	из полимерной композиции, не содержащей галогенов
Наружная оболочка	из полимерной композиции, не содержащей галогенов

Количество токопроводящих жил	1
Номинальное сечение токопроводящих жил, мм2	70
Номинальное напряжение, кВ	1
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.268
Допустимый ток нагрузки при прокладке на воздухе, не более, А	226
Допустимый ток нагрузки при прокладке в грунте, не более, А	237
Допустимый ток 1 сек КЗ, не более, кА	9.38
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ	3.5
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ	2.4
Длительно допустимая температура нагрева жил, °С	70
Допустимая температура нагрева жил в режиме перегрузки, °С	90
Предельная температура при КЗ, °С	160
Минимальный радиус изгиба при монтаже, наружных диаметров	10
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	50
Маркировка	цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая
Безгалогенный	да
Класс пожарной опасности	П1б.7.1.2.1
Вид климатического исполнения	умеренный и холодный климат - УХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+70
Строительная длина кабеля, м	согласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30
ОКПД2	27.32.13.110 27.32.14.110
Стандарт изготовления	ТУ 3500-005-29225139-2016, ТУ 27.32.14-020-29225139-2021
Соответствие по ГОСТ	ГОСТ 31996-2012, ГОСТ 31565-2012

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
