Назначение:

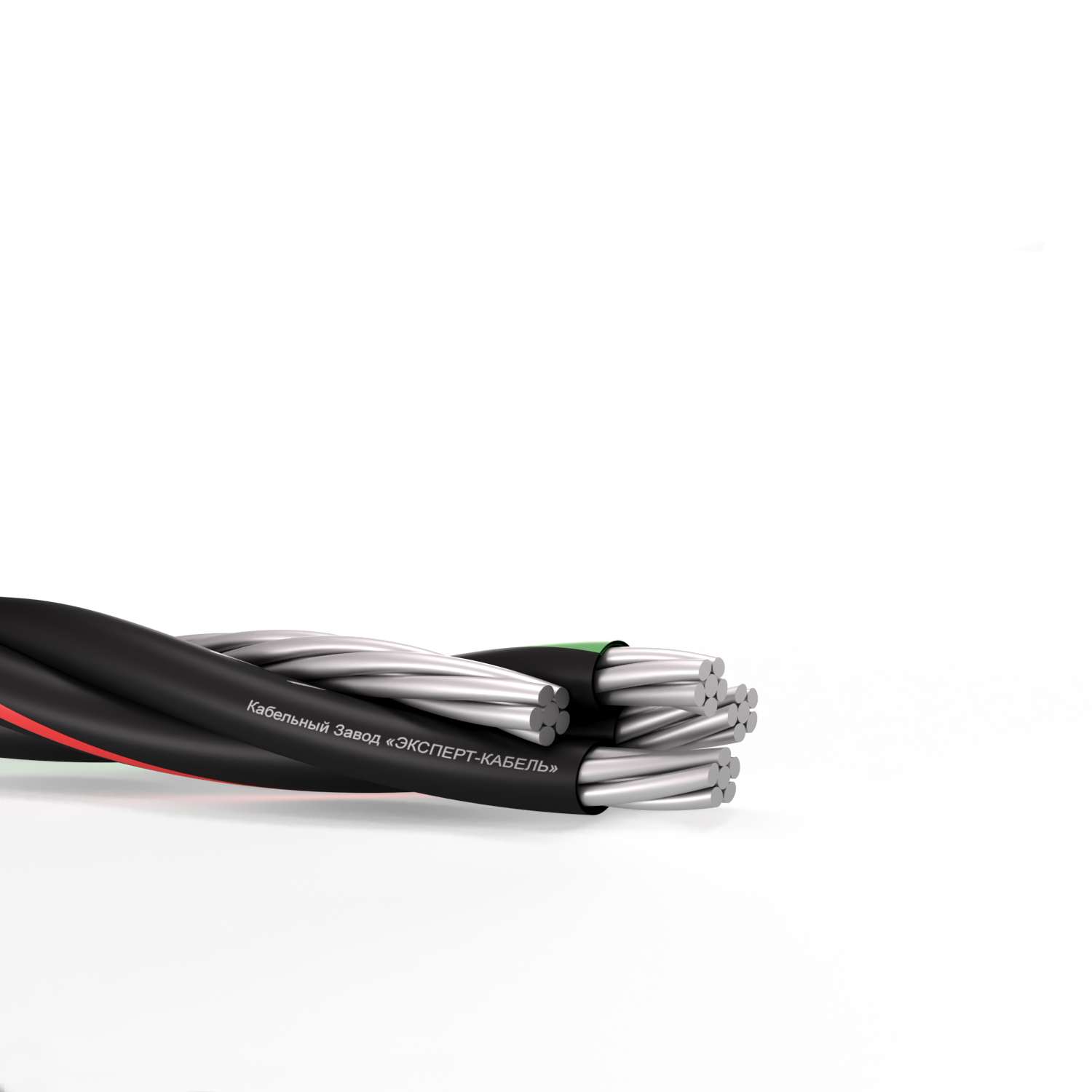

Конструкция:
| Основная жила | многопроволочная, круглая, уплотненная, алюминиевая |
| Нулевая несущая жила | многопроволочная, круглая, уплотненная из алюминиевого сплава |
| Изоляция | светостабилизированный сшитый полиэтилен |
| Скрутка | изолированные основные жилы скручены вокруг неизолированной несущей жилы |
Технические параметры СИПн-1 3×150+1×95-0,6/1:
| Количество основных жил | 3 |
| Номинальное сечение основной жилы, мм2 | 150 |
| Количество нулевых несущих жил | 1 |
| Номинальное сечение нулевой несущей жилы, мм2 | 95 |
| Номинальное напряжение, кВ | 0,6/1 |
| Номинальная частота тока, неболее, Гц | 50 |
| Сопротивление основной жилы, Ом/км | 0.206 |
| Сопротивление нулевой несущей жилы, Ом/км | 0.363 |
| Допустимый ток нагрузки, не более, А | 380 |
| Допустимый ток 1 сек КЗ, не более, кА | 13.2 |
| Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ | 4 |
| Длительно допустимая температура нагрева жил, °С | 90 |
| Допустимая температура нагрева жил в режиме перегрузки, °С | 130 |
| Предельная температура при КЗ, °С | 250 |
| Минимальный радиус изгиба при монтаже, наружных диаметров | 10 |
| Маркировка | основные жилы - цветовая (зеленый/синий/красный) |
| Вид климатического исполнения | любой климат - В (всеклиматическое исполнение) |
| Категория размещения по ГОСТ 15150-69 | 1, 2 и 3 |
| Диапазон температур эксплуатации, °С | от -60 до +50 |
| Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С | -20 |
| Длительно допустимая температура нагрева жил при эксплуатации, не более, °С | 90 |
| Строительная длина кабеля, м | согласовывается при заказе |
| Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода провода в эксплуатацию, но не позднее 6 месяцев с даты изготовления) | 3 |
| Срок службы, лет | 40 |
| ОКПД2 | 27.32.14.120 |
| Стандарт изготовления | ТУ 27.32.14-016-29225139-2018 |
| Соответствие по ГОСТ | ГОСТ 31946-2012, ГОСТ 31565-2012 |
Упаковка и маркировка:
Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
