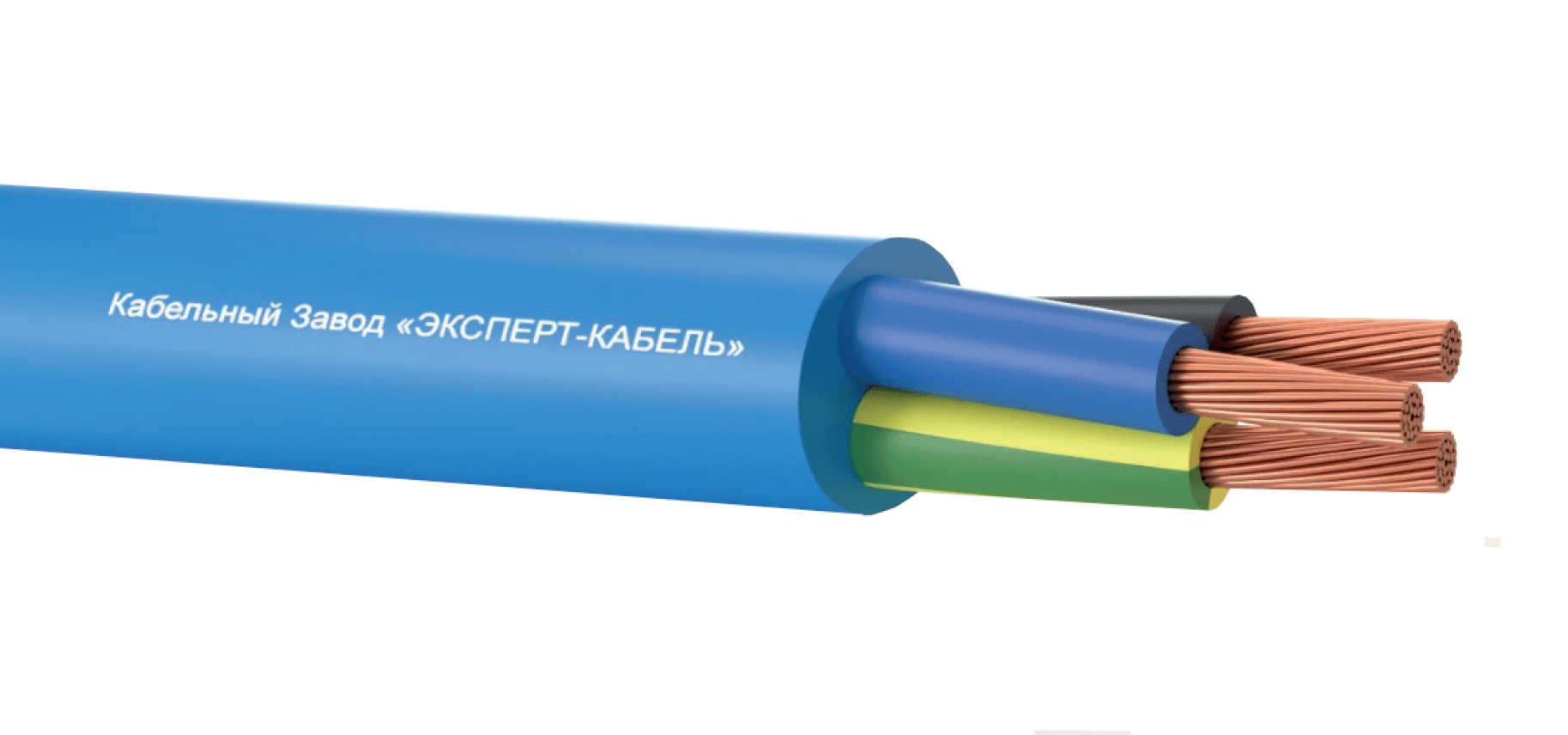

КТВ 3×16

Кабели марки КТВ предназначены для присоединения водопогружных электродвигателей к электрическим сетям в фиксированном положении на напряжение до 450/750В частотой до 400Гц, длительно работающих в воде под давлением до 70 атм.

Токопроводящая жила	медная, многопроволочная, круглая, 3 класса гибкости по ГОСТ 22483-2021
Изоляция	из термопластичного эластомера
Скрутка	изолированных жил в сердечник
Наружная оболочка	из ПВХ пластиката

Количество токопроводящих жил	3
Номинальное сечение токопроводящих жил, мм2	16
Номинальное напряжение, кВ	0,45/0,75
Номинальная частота тока, не более, Гц	400
Сопротивление токопроводящей жилы, Ом/км	1.21
Минимальный радиус изгиба при монтаже, наружных диаметров	202
ОКПД2	27.32.13.190
Стандарт изготовления	ТУ 27.32.13-029-29225139-2023
Соответствие по ГОСТ	ГОСТ 23286-78
Маркировка	цветовая: основные токопроводящие жилы – коричневый, черный, натуральный; нулевая жила – синий; жила заземления – зелено-желтая
Вид климатического исполнения	любой климат - В (всеклиматическое исполнение)
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-40 до +70
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Атмосферное повышенное рабочее давление, кгс/см2	70
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	70
Строительная длина кабеля, м	100
Срок службы, лет	6

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
