АПвБаВгнг(А)-LS-ХЛ 1×1000мк/35 - 6

Назначение:

Кабели силовые марки АПвБаВгнг(А)-LS-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 6 и 10 кВ частотой 50 Гц в климатических условиях с пониженной температурой до -60°С. Для эксплуатации в электрических сетях переменного напряжения с изолированной или заземленной нейтралью. Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также в зданиях, сооружениях и закрытых кабельных сооружениях. Для прокладки на трассах без ограничения разности уровней. Для эксплуатации в условиях повышенной влажности или местах с повышенной влажностью грунтов, в сырых, частично затапливаемых кабельных сооружениях.

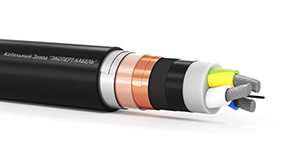

Конструкция:

Токопроводящая жилаалюминиевая, многопроволочная, круглая, 2 класса гибкости по ГОСТ 22483-2012
Экраниз электропроводящей полимерной композиции
Изоляцияиз сшитого полиэтилена
Экраниз электропроводящей полимерной композиции
Разделительный слойиз водоблокирующей ленты
Экраниз медных проволок
Разделительный слойиз водоблокирующей ленты
Подушка под бронюиз холодостойкого ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Броняиз алюминиевых лент
Наружная оболочкаиз холодостойкого ПВХ пластиката пониженной горючести с низким дымо- и газовыделением

Технические параметры АПвБаВгнг(А)-LS-ХЛ 1×1000мк/35 - 6:

Количество токопроводящих жил1
Номинальное сечение токопроводящих жил, мм21000
Тип экранамедные проволоки
Сечение проволочного экрана, мм235
Номинальное напряжение, кВ6
Номинальная частота тока, не более, Гц50
Сопротивление токопроводящей жилы, Ом/км0.0176
Допустимый ток 1 сек КЗ, не более, кА94.5
Переменное напряжение частотой 50 Гц при испытании в течение 4 часов, кВ14.4
Импульсное напряжение при испытании, кВ60
Длительно допустимая температура нагрева жил, °С90
Допустимая температура нагрева жил в режиме перегрузки, °С130
Предельная температура при КЗ, °С250
Минимальный радиус изгиба при монтаже, наружных диаметров15
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н30000
ОКПД227.32.14.112
Стандарт изготовленияТУ 27.32.14-028-29225139-2023
Соответствие по ГОСТГОСТ 34834-2022
С низким дымо- и газовыделениемда
Класс пожарной опасности по ГОСТ 31565-2012П1б.8.2.2.2
Вид климатического исполненияхолодный климат - ХЛ
Категория размещения по ГОСТ 15150-691-5
Диапазон температур эксплуатации, °С-60 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С -35
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С+90
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)5
Срок службы, лет30

Упаковка и маркировка:

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
