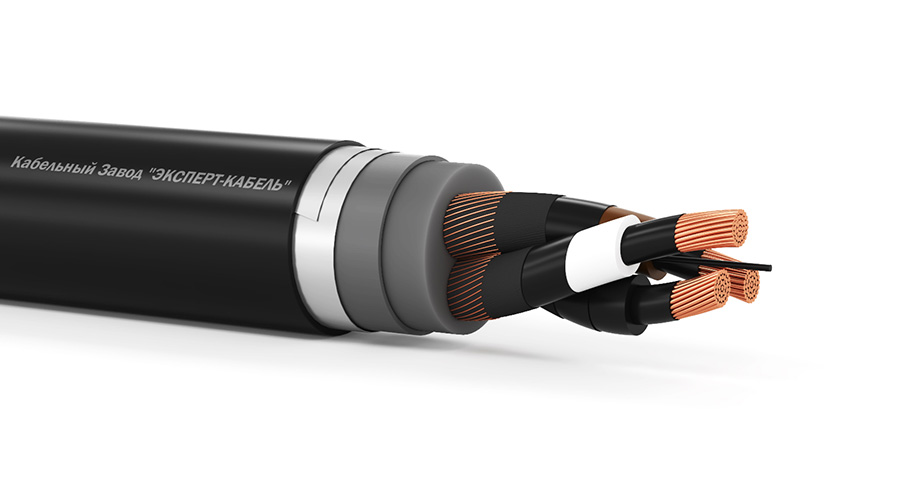

РэБВнг(А)-LS 3х25мк/16-10

Кабели силовые марки РэБВнг(А)-LS предназначены: Для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6, 10 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью. Для эксплуатации в помещениях, вне помещений, во влажной среде, в трубах или каналах, в каменных кладках, металлических конструкциях, открытой проводке, в пожароопасных зонах при групповой прокладке и наличии опасности механических повреждений в процессе эксплуатации.

Токопроводящая жила	медная, многопроволочная круглая,2 класса гибкости по ГОСТ 22483
Экран	электропроводящий по жиле
Изоляция	из этиленпропиленовой резины
Экран	электропроводящий по изоляции
Разделительный слой	в виде обмотки электропроводящими лентами
Экран	из проволок, скрепленных медной лентой
Скрутка	экранированных жил в сердечник
Внутренняя оболочка	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Подушка под броню	выпрессована поверх внутренней оболочки
Броня	из стальных оцинкованных лент
Наружная оболочка	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением

Количество токопроводящих жил	3
Номинальное сечение токопроводящих жил, мм2	25
Минимальное сечение проволочного экрана, мм2	16
Номинальное напряжение, кВ	10
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.727
Допустимый ток нагрузки при прокладке на воздухе, не более, А	136
Допустимый ток нагрузки при прокладке в грунте, не более, А	125
Переменное напряжение частотой 50 Гц при испытании в течение 5 минут, кВ	21
Импульсное напряжение при испытании, кВ	75
Длительно допустимая температура нагрева жил, °С	90
Допустимая температура нагрева жил в режиме перегрузки, °С	140
Предельная температура при КЗ, °С	250
Минимальный радиус изгиба при монтаже, наружных диаметров	12
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	50
ОКПД2	27.32.14.110
Стандарт изготовления	ТУ 27.32.14-012-29225139-2018
С низким дымо- и газовыделением	да
Класс пожарной опасности по ГОСТ 31565-2012	П1б.8.2.2.2
Вид климатического исполнения	умеренный и холодный климат - УХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+90
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
