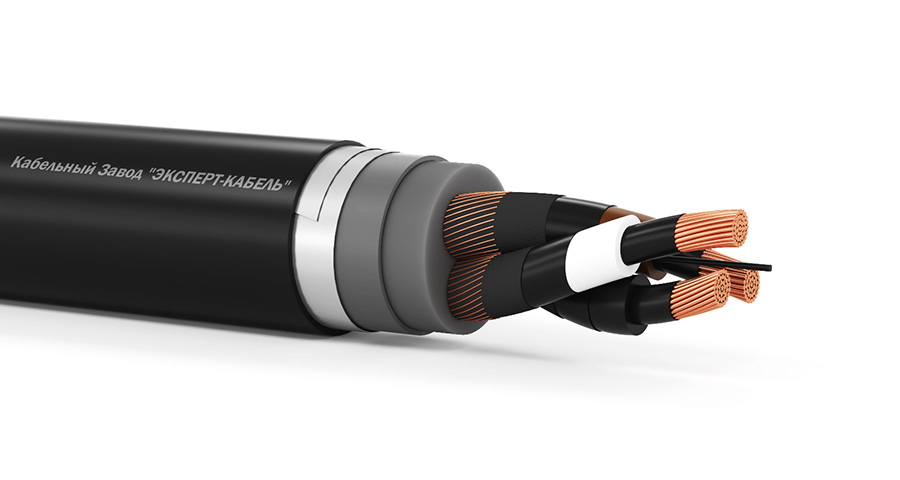

РэБВ 3х300мс/25-6

Кабели силовые марки РэБВ предназначены: Для передачи и распределения электрической энергии в стационарных установках на номинальное переменное напряжение 6, 10 кВ номинальной частотой 50 Гц для сетей с заземленной и изолированной нейтралью. Для одиночной прокладки в помещениях, вне помещений, во влажной среде, в трубах или каналах, в каменных кладках, металлических конструкциях, открытой проводке, при наличии опасности механических повреждений в процессе эксплуатации.

Токопроводящая жила	медная, многопроволочная секторная, 2 класса гибкости по ГОСТ 22483
Экран	электропроводящий по жиле
Изоляция	из этиленпропиленовой резины
Экран	электропроводящий по изоляции
Скрутка	изолированных жил в сердечник
Экран	из проволок, скрепленных медной лентой
Разделительный слой	в виде обмотки электропроводящими лентами
Разделительный слой	в виде обмотки электропроводящими лентами
Подушка под броню	выпрессована поверх разделительного слоя
Броня	из стальных оцинкованных лент
Наружная оболочка	из ПВХ пластиката

Количество токопроводящих жил	3
Номинальное сечение токопроводящих жил, мм2	300
Минимальное сечение проволочного экрана, мм2	25
Номинальное напряжение, кВ	6
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.0601
Допустимый ток нагрузки при прокладке на воздухе, не более, А	583
Допустимый ток нагрузки при прокладке в грунте, не более, А	475
Допустимый ток 1 сек КЗ, не более, кА	42.9
Переменное напряжение частотой 50 Гц при испытании в течение 5 минут, кВ	12.6
Импульсное напряжение при испытании, кВ	60
Длительно допустимая температура нагрева жил, °С	90
Допустимая температура нагрева жил в режиме перегрузки, °С	140
Предельная температура при КЗ, °С	250
Минимальный радиус изгиба при монтаже, наружных диаметров	12
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	50
ОКПД2	27.32.14.110
Стандарт изготовления	ТУ 27.32.14-012-29225139-2018
Класс пожарной опасности по ГОСТ 31565-2012	О1.8.2.5.4
Вид климатического исполнения	умеренный и холодный климат - УХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+90
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
