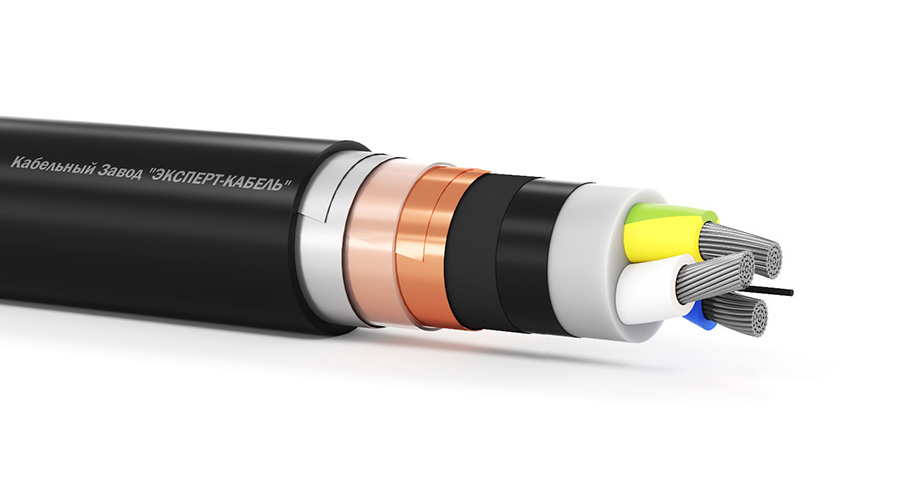

АВБВнг(А)-ХЛ 3х120мк-6

Кабели силовые марки АВБВнг(А)-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частотой 50 Гц. Для прокладки в групповых кабельных линиях в открытых кабельных сооружениях (эстакадах, галереях) и наружных электроустановках с пониженной температурой до -65°С.

Токопроводящая жила	алюминиевая, многопроволочная круглая,2 класса гибкости по ГОСТ 22483
Изоляция	из холодостойкого ПВХ пластиката пониженной горючести
Скрутка	изолированных жил в сердечник
Экран	медный
Внутренняя оболочка	из холодостойкого ПВХ пластиката пониженной горючести
Разделительный слой	в виде обмотки электропроводящими лентами
Разделительный слой	в виде обмотки электропроводящими лентами
Подушка под броню	выпрессована поверх разделительного слоя
Броня	из стальных оцинкованных лент
Наружная оболочка	из холодостойкого ПВХ пластиката пониженной горючести

Количество токопроводящих жил	3
Номинальное сечение токопроводящих жил, мм2	120
Минимальное сечение проволочного экрана, мм2	16
Номинальное напряжение, кВ	6
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.253
Допустимый ток нагрузки при прокладке на воздухе, не более, А	220
Допустимый ток нагрузки при прокладке в грунте, не более, А	220
Переменное напряжение частотой 50 Гц при испытании в течение 5 минут, кВ	12.6
Импульсное напряжение при испытании, кВ	60
Длительно допустимая температура нагрева жил, °С	70
Допустимая температура нагрева жил в режиме перегрузки, °С	90
Предельная температура при КЗ, °С	160
Минимальный радиус изгиба при монтаже, наружных диаметров	12
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	30
ОКПД2	27.32.14.110
Стандарт изготовления	ТУ 3530-006-29225139-2016
Соответствие по ГОСТ	34834-2022
Класс пожарной опасности по ГОСТ 31565-2012	П1б.8.2.5.4
Вид климатического исполнения	холодный климат - ХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+70
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
