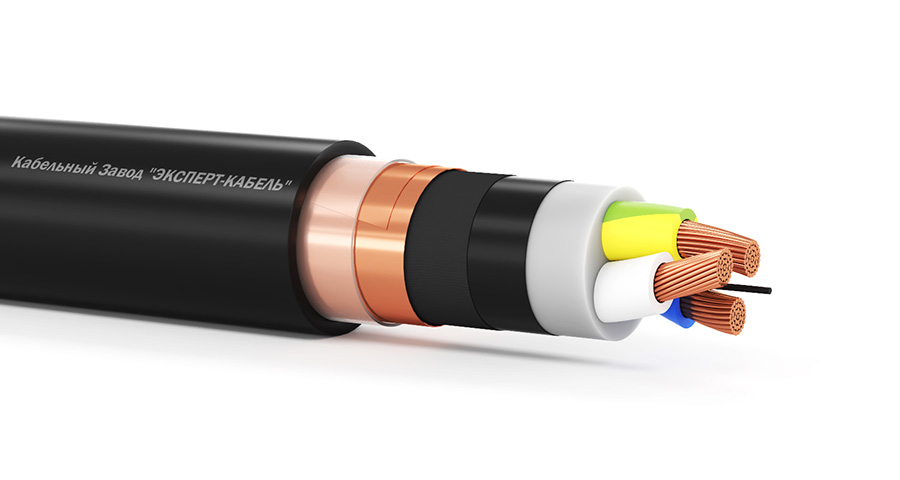

ВВГнг(А)-LS 3х400мс-6

Кабели силовые марки ВВГнг(А)-LS предназначены: Для передачи и распределения электроэнергии в стационарных установках на номинальное переменное напряжение 6 кВ частотой 50 Гц. Для прокладки, с учетом объема горючей нагрузки кабелей, во внутренних электроустановках, а также зданиях и сооружениях и закрытых кабельных

Токопроводящая жила	медная, многопроволочная секторная, 2 класса гибкости по ГОСТ 22483
Изоляция	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Скрутка	изолированных жил в сердечник
Экран	медный
Внутренняя оболочка	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением
Разделительный слой	в виде обмотки электропроводящими лентами
Разделительный слой	в виде обмотки электропроводящими лентами
Наружная оболочка	из ПВХ пластиката пониженной горючести с низким дымо- и газовыделением

Количество токопроводящих жил	3
Номинальное сечение токопроводящих жил, мм2	400
Минимальное сечение проволочного экрана, мм2	35
Номинальное напряжение, кВ	6
Номинальная частота тока, неболее, Гц	50
Сопротивление токопроводящей жилы, Ом/км	0.047
Переменное напряжение частотой 50 Гц при испытании в течение 5 минут, кВ	12.6
Импульсное напряжение при испытании, кВ	60
Длительно допустимая температура нагрева жил, °С	70
Допустимая температура нагрева жил в режиме перегрузки, °С	90
Предельная температура при КЗ, °С	140
Минимальный радиус изгиба при монтаже, наружных диаметров	12
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н	50
ОКПД2	27.32.14.110
Стандарт изготовления	ТУ 3530-006-29225139-2016
Соответствие по ГОСТ	34834-2022
С низким дымо- и газовыделением	да
Класс пожарной опасности по ГОСТ 31565-2012	П1б.8.2.2.2
Вид климатического исполнения	умеренный и холодный климат - УХЛ
Категория размещения по ГОСТ 15150-69	1-5
Диапазон температур эксплуатации, °С	-50 до +50
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С	-15
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С	+70
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)	5
Срок службы, лет	30

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
