ПвКШвЭ-ХЛ 2×6ок - 0,66

Назначение:

Кабели силовые марки ПвЭКШв-ХЛ предназначены: Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц. Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год. Для прокладки в условиях, если кабель подвергается значительным растягивающим усилиям при эксплуатации. Для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях с пониженной температурой до -60°С. При групповой прокладке обязательно применение средств огнезащиты. Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.

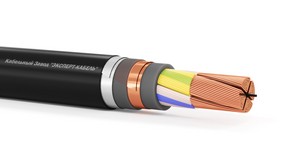

Конструкция:

Токопроводящая жиламедная, однопроволочная, кргулая, 1 класса гибкости по ГОСТ 22483-2012
Экранмедный
Изоляцияиз сшитого полиэтилена
Скруткаизолированных жил в сердечник
Внутренняя оболочкаиз хладостойкого ПВХ пластиката
Экранмедный
Разделительный слойповерх экрана
Броняиз стальных оцинкованных проволок
Защитный шлангиз хладостойкого ПВХ пластиката

Технические параметры ПвКШвЭ-ХЛ 2×6ок - 0,66:

Количество токопроводящих жил2
Номинальное сечение токопроводящих жил, мм26
Номинальное напряжение, кВ0.66
Номинальная частота тока, неболее, Гц50
Сопротивление токопроводящей жилы, Ом/км3.08
Допустимый ток нагрузки при прокладке на воздухе, не более, А46
Допустимый ток нагрузки при прокладке в грунте, не более, А59
Допустимый ток 1 сек КЗ, не более, кА0.65
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ3
Длительно допустимая температура нагрева жил, °С70
Допустимая температура нагрева жил в режиме перегрузки, °С90
Предельная температура при КЗ, °С160
Минимальный радиус изгиба при монтаже, наружных диаметров7.5
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н50
ОКПД2#NAME?
Стандарт изготовления#NAME?
Соответствие по ГОСТГОСТ 31996-2012
Маркировкацветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая
Класс пожарной опасности по ГОСТ 31565-2012О1.8.2.5.4
Вид климатического исполненияхолодный климат - ХЛ
Категория размещения по ГОСТ 15150-691-5
Диапазон температур эксплуатации, °С-65 до +40
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С -30
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С+90
Строительная длина кабеля, мсогласовывается при заказе
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления)5
Срок службы, лет30

Упаковка и маркировка:

Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
