Назначение:
Кабели силовые марки ПвЭКШв-ХЛ предназначены:
Для передачи и распределения электроэнергии в стационарных электротехнических установках на номинальное переменное напряжение 0,66, 1 и 3 кВ частоты 50 Гц.
Для эксплуатации в электрических сетях переменного напряжения с заземлённой или изолированной нейтралью, в которых продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 8 ч, а общая продолжительность работы в режиме однофазного короткого замыкания на землю не превышает 125 ч за год.
Для прокладки в условиях, если кабель подвергается значительным растягивающим усилиям при эксплуатации.
Для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях с пониженной температурой до -60°С. При групповой прокладке обязательно применение средств огнезащиты.
Наличие медного экрана обеспечивает защиту от воздействия электромагнитных помех.

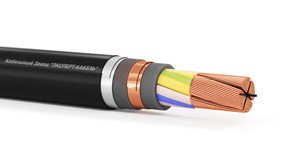

Конструкция:
Токопроводящая жила | медная, однопроволочная, кргулая, 1 класса гибкости по ГОСТ 22483-2012 |
Экран | медный |
Изоляция | из сшитого полиэтилена |
Скрутка | изолированных жил в сердечник |
Внутренняя оболочка | из хладостойкого ПВХ пластиката |
Экран | медный |
Разделительный слой | поверх экрана |
Броня | из стальных оцинкованных проволок |
Защитный шланг | из хладостойкого ПВХ пластиката |
Технические параметры ПвКШвЭ-ХЛ 2×1,5ок - 0,66:
Количество токопроводящих жил | 2 |
Номинальное сечение токопроводящих жил, мм2 | 1.5 |
Номинальное напряжение, кВ | 0.66 |
Номинальная частота тока, неболее, Гц | 50 |
Сопротивление токопроводящей жилы, Ом/км | 12.1 |
Допустимый ток нагрузки при прокладке на воздухе, не более, А | 21 |
Допустимый ток нагрузки при прокладке в грунте, не более, А | 27 |
Допустимый ток 1 сек КЗ, не более, кА | 0.17 |
Переменное напряжение частотой 50 Гц при испытании в течение 10 минут, кВ | 3 |
Длительно допустимая температура нагрева жил, °С | 70 |
Допустимая температура нагрева жил в режиме перегрузки, °С | 90 |
Предельная температура при КЗ, °С | 160 |
Минимальный радиус изгиба при монтаже, наружных диаметров | 7.5 |
Допустимые усилия при тяжении кабелей по трассе прокладки, не более, Н | 50 |
ОКПД2 | #NAME? |
Стандарт изготовления | #NAME? |
Соответствие по ГОСТ | ГОСТ 31996-2012 |
Маркировка | цветовая: основные токопроводящие жилы – серый, коричневый, черный; нулевая жила – синий; жила заземления – зелено-желтая |
Класс пожарной опасности по ГОСТ 31565-2012 | О1.8.2.5.4 |
Вид климатического исполнения | холодный климат - ХЛ |
Категория размещения по ГОСТ 15150-69 | 1-5 |
Диапазон температур эксплуатации, °С | -65 до +40 |
Температура, при которой производится прокладка и монтаж кабелей без предварительного подогрева,не ниже, °С | -30 |
Длительно допустимая температура нагрева жил при эксплуатации, не более, °С | +90 |
Строительная длина кабеля, м | согласовывается при заказе |
Гарантийный срок эксплуатации, лет (гарантийный срок исчисляется с даты ввода изделия в эксплуатацию, но не позднее 6 месяцев с даты изготовления) | 5 |
Срок службы, лет | 30 |
Упаковка и маркировка:
Провода поставляются на деревянных барабанах. Нижний конец провода длиной не менее двух метров выводится на щеку барабана. Концы провода герметично заделываются. Упаковка провода соответствует требованиям ГОСТ 18690. На прикрепленной к барабану этикетке указываются основные технические характеристики кабеля в соответствии с требованиями ТУ. На наружной стороне щеки каждого барабана наносятся манипуляционные знаки в соответствии с требованиями ГОСТ 14192. На каждый барабан оформляется паспорт качества, в котором указывается техническая информация на провод и основные данные по заказу в соответствии с требованиями ТУ.
